Kontrolery wentylacji WG.EGx
Progowe, autonomiczne detektory dwutlenku węgla (CO2), tlenku węgla (CO), tlenu (O2), gazów wybuchowych (LPG/CNG) lub czynników chłodniczych
Cyfrowe detektory typu WG.EGx są autonomicznymi urządzeniami przeznaczonymi do ciągłej kontroli dwutlenku węgla (CO2), nadmiaru tlenku węgla (CO) i tlenu (O2), obecności gazów wybuchowych lub czynników chłodniczych w pomieszczeniach zamkniętych.
Kontrola polega na cyklicznym pomiarze stężenia gazu w otaczającym powietrzu. Z chwilą przekroczenia ściśle określonych wartości progowych, włączona zostaje optyczna i akustyczna sygnalizacja alarmowa detektora oraz zostają uaktywnione wyjścia sterujące.
Obszar zastosowań
- garaże zamknięte i parkingi podziemne – sterowanie wentylacją,
- stacje kontroli pojazdów – sterowanie wyciągiem,
- kotłownie na paliwa stałe,
- maszynownie z czynnikami chłodniczymi,
- komory chłodnicze artykułów spożywczych,
- pomieszczenia z urządzeniami klimatyzacyjnymi i chłodniczymi,
- pomieszczenia zagrożone nadmiarem tlenu (tlenoterapia, HFNO).
Cechy użytkowe
- wbudowany mikroprocesor sterujący wszystkimi funkcjami detektora – niezawodność, stabilność pracy, układ kompensacji termicznej, odczyt historii zdarzeń, testowanie bez ingerencji do wnętrza obudowy;
- wymienny sensor gazu gwarantuje prostą i tanią eksploatację;
- sygnalizacja optyczna przekroczenia zalecanego 3-letniego okresu kalibracji (10 lat dla dwutlenku węgla)
- detektor całkowicie automatyczny, nie posiada żadnych elementów regulacyjnych;
- 3 progi alarmowe;
- 3 wyjścia stykowe typu NO, separowane;
- wbudowany sygnalizator dźwiękowy (włączony w stanie A1 lub A2 lub wyłączony), opcjonalnie istnieje możliwość podłączenia sygnalizatora zewnętrznego 12V=/80mA (np. SL-32);
- możliwość ustawienia wyjścia A3 jako Awaria/FAULT (NO lub NC) lub jako A2 (drugi zestaw styków);
- w wersji zasilania 12V= lub 24V= detektory posiadają dodatkowe zaciski zasilające urządzenia zewnętrzne (z bezpiecznikiem);
- wszystkie zaciski zdejmowalne, z możliwością bezpośredniego montażu przewodów wielodrutowych (typu linka) gwarantujących tanie, szybkie i wygodne podłączanie;
- jednoczęściowa konstrukcja składająca się z sensora gazu, zasilacza, układu sterującego i syrenki w jednej, solidnej, bryzgoszczelnej obudowie;
- wszystkie detektory są wzorcowane we własnym Laboratorium Wzorcującym GAZEX działającym zgodnie z normą PN-EN ISO/IEC 17025 (akredytacja PCA nr AP150).

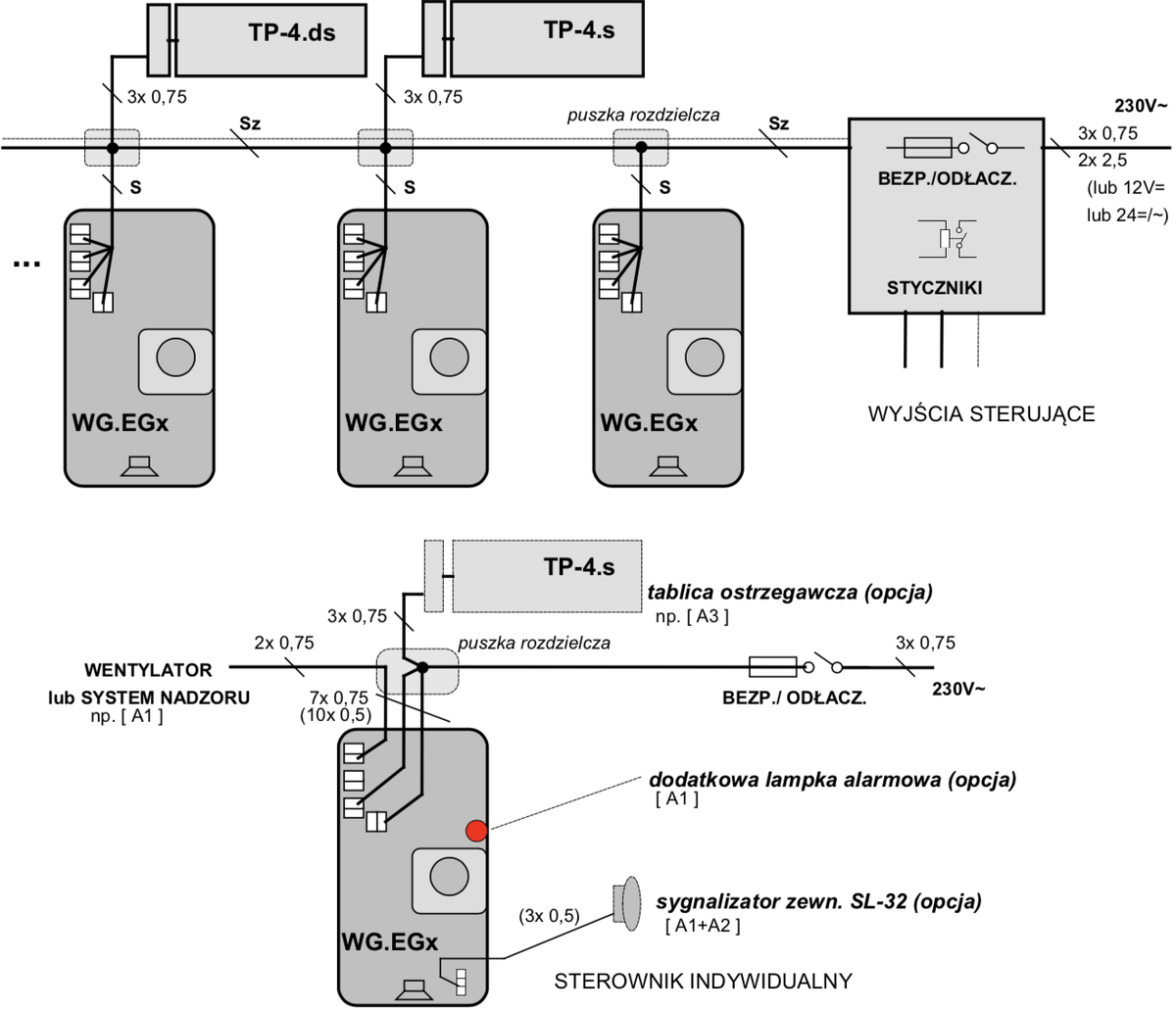

Schemat blokowy
Oferowane modele
| Model | Moduł sensoryczny | Sensor | Medium | Standardowe progi alarmowe lub zakres pomiarowy | Napięcie zasilania | Cena netto | G.t. | ||
|---|---|---|---|---|---|---|---|---|---|
| WG-14.EGx | MS-14.EG | Półprzewodnikowy |
Metan (CH4) |
10/20/30 |
%DGW |
230V~ | 489,00 zł | N | |
| WG-15.EGx | MS-15.EG | Półprzewodnikowy |
Propan-butan (LPG) |
10/20/30 |
%DGW |
230V~ | 489,00 zł | N | |
| WG-22.EGx | MS-22.EG | Półprzewodnikowy |
Tlenek węgla (CO) |
30/60/150 |
ppm |
230V~ | 489,00 zł | N | |
| WG-61.EGx | MS-61.EG | Półprzewodnikowy |
Czynnik chłodniczy R32 lub Czynnik chłodniczy R410A |
1000/2000/(2500) |
ppm |
230V~ | 579,00 zł | N | |
| WG-9E5.EGx | MS-9E5.EG | Elektrochemiczny |
Tlen (O2) |
19/18/25 |
%v/v |
230V~ | 689,00 zł | N | |
| WG-8R8.EGx | MS-8R8.EG-EN | Optyczny (infra-red) |
Dwutlenek węgla (CO2) |
0,5/1,5/(2) |
%v/v |
230V~ | 609,00 zł | S | |
| WG-28.EGx | MS-28.EG | Półprzewodnikowy |
Tlenek węgla (CO) |
30/60/150 |
ppm |
230V~ | 799,00 zł | N | |
| Optyczny (infra-red) |
Dwutlenek węgla (CO2) |
1000/1400/1800 |
ppm |
||||||
| WG-14.EGx/A24 | MS-14.EG | Półprzewodnikowy |
Metan (CH4) |
10/20/30 |
%DGW |
24V= | 489,00 zł | N | |
| WG-15.EGx/A24 | MS-15.EG | Półprzewodnikowy |
Propan-butan (LPG) |
10/20/30 |
%DGW |
24V= | 489,00 zł | N | |
| WG-22.EGx/A24 | MS-22.EG | Półprzewodnikowy |
Tlenek węgla (CO) |
30/60/150 |
ppm |
24V= | 489,00 zł | N | |
| WG-61.EGx/A24 | MS-61.EG | Półprzewodnikowy |
Czynnik chłodniczy R32 lub Czynnik chłodniczy R410A |
1000/2000/(2500) |
ppm |
24V= | 579,00 zł | N | |
| WG-9E5.EGx/A24 | MS-9E5.EG | Elektrochemiczny |
Tlen (O2) |
19/18/25 |
%v/v |
24V= | 689,00 zł | N | |
| WG-8R8.EGx/A24 | MS-8R8.EG-EN | Optyczny (infra-red) |
Dwutlenek węgla (CO2) |
0,5/1,5/(2) |
%v/v |
24V= | 629,00 zł | N | |
| WG-28.EGx/A24 | MS-28.EG | Półprzewodnikowy |
Tlenek węgla (CO) |
30/60/150 |
ppm |
24V= | 799,00 zł | N | |
| Optyczny (infra-red) |
Dwutlenek węgla (CO2) |
1000/1400/1800 |
ppm |
||||||
| WG-14.EGx/A | MS-14.EG | Półprzewodnikowy |
Metan (CH4) |
10/20/30 |
%DGW |
12V= | 489,00 zł | N | |
| WG-15.EGx/A | MS-15.EG | Półprzewodnikowy |
Propan-butan (LPG) |
10/20/30 |
%DGW |
12V= | 489,00 zł | N | |
| WG-22.EGx/A | MS-22.EG | Półprzewodnikowy |
Tlenek węgla (CO) |
30/60/150 |
ppm |
12V= | 489,00 zł | N | |
| WG-61.EGx/A | MS-61.EG | Półprzewodnikowy |
Czynnik chłodniczy R32 lub Czynnik chłodniczy R410A |
1000/2000/(2500) |
ppm |
12V= | 579,00 zł | N | |
| WG-9E5.EGx/A | MS-9E5.EG | Elektrochemiczny |
Tlen (O2) |
19/18/25 |
%v/v |
12V= | 689,00 zł | N | |
| WG-8R8.EGx/A | MS-8R8.EG-EN | Optyczny (infra-red) |
Dwutlenek węgla (CO2) |
0,5/1,5/(2) |
%v/v |
12V= | 629,00 zł | S | |
| WG-28.EGx/A | MS-28.EG | Półprzewodnikowy |
Tlenek węgla (CO) |
30/60/150 |
ppm |
12V= | 799,00 zł | N | |
| Optyczny (infra-red) |
Dwutlenek węgla (CO2) |
1000/1400/1800 |
ppm |
||||||
| Model | Moduł sensoryczny | Sensor | Medium | Standardowe progi alarmowe lub zakres pomiarowy | Napięcie zasilania | Wyjścia sterujące stykowe | Wyjścia sterujące napięciowe 12V= | Wyjścia dwustanowe (progowe) | Wyjście sterujące "Awaria" | Wyjście sterujące zaworem odcinającym | Wyjście w standardzie 4-20mA | Wyjście w standardzie 0-10V | Wyjście w standardzie 2-10V | Wyjście w standardzie RS-485 | Sygnalizacja optyczna, wbudowana | Sygnalizacja akustyczna, wbudowana | Akumulator wewnętrzny | Wymiary | Cena netto | G.t. | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| WG-14.EGx | MS-14.EG | Półprzewodnikowy |
Metan (CH4) |
10/20/30 |
%DGW |
230V~ | 3 | — | — | ✓ | — | — | — | — | — | ✓ | ✓ | — | 80 x 195 x 68 mm | 489,00 zł | N | |
| WG-15.EGx | MS-15.EG | Półprzewodnikowy |
Propan-butan (LPG) |
10/20/30 |
%DGW |
230V~ | 3 | — | — | ✓ | — | — | — | — | — | ✓ | ✓ | — | 80 x 195 x 68 mm | 489,00 zł | N | |
| WG-22.EGx | MS-22.EG | Półprzewodnikowy |
Tlenek węgla (CO) |
30/60/150 |
ppm |
230V~ | 3 | — | — | ✓ | — | — | — | — | — | ✓ | ✓ | — | 80 x 195 x 68 mm | 489,00 zł | N | |
| WG-61.EGx | MS-61.EG | Półprzewodnikowy |
Czynnik chłodniczy R32 lub Czynnik chłodniczy R410A |
1000/2000/(2500) |
ppm |
230V~ | 3 | — | — | ✓ | — | — | — | — | — | ✓ | ✓ | — | 80 x 195 x 68 mm | 579,00 zł | N | |
| WG-9E5.EGx | MS-9E5.EG | Elektrochemiczny |
Tlen (O2) |
19/18/25 |
%v/v |
230V~ | 3 | — | — | ✓ | — | — | — | — | — | ✓ | ✓ | — | — | 689,00 zł | N | |
| WG-8R8.EGx | MS-8R8.EG-EN | Optyczny (infra-red) |
Dwutlenek węgla (CO2) |
0,5/1,5/(2) |
%v/v |
230V~ | 3 | — | — | ✓ | — | — | — | — | — | ✓ | ✓ | — | 80 x 195 x 68 mm | 609,00 zł | S | |
| WG-28.EGx | MS-28.EG | Półprzewodnikowy |
Tlenek węgla (CO) |
30/60/150 |
ppm |
230V~ | 3 | — | — | ✓ | — | — | — | — | — | ✓ | ✓ | — | 80 x 195 x 68 mm | 799,00 zł | N | |
| Optyczny (infra-red) |
Dwutlenek węgla (CO2) |
1000/1400/1800 |
ppm |
|||||||||||||||||||
| WG-14.EGx/A24 | MS-14.EG | Półprzewodnikowy |
Metan (CH4) |
10/20/30 |
%DGW |
24V= | 3 | — | — | ✓ | — | — | — | — | — | ✓ | ✓ | — | 80 x 195 x 68 mm | 489,00 zł | N | |
| WG-15.EGx/A24 | MS-15.EG | Półprzewodnikowy |
Propan-butan (LPG) |
10/20/30 |
%DGW |
24V= | 3 | — | — | ✓ | — | — | — | — | — | ✓ | ✓ | — | 80 x 195 x 68 mm | 489,00 zł | N | |
| WG-22.EGx/A24 | MS-22.EG | Półprzewodnikowy |
Tlenek węgla (CO) |
30/60/150 |
ppm |
24V= | 3 | — | — | ✓ | — | — | — | — | — | ✓ | ✓ | — | 80 x 195 x 68 mm | 489,00 zł | N | |
| WG-61.EGx/A24 | MS-61.EG | Półprzewodnikowy |
Czynnik chłodniczy R32 lub Czynnik chłodniczy R410A |
1000/2000/(2500) |
ppm |
24V= | 3 | — | — | ✓ | — | — | — | — | — | ✓ | ✓ | — | 80 x 195 x 68 mm | 579,00 zł | N | |
| WG-9E5.EGx/A24 | MS-9E5.EG | Elektrochemiczny |
Tlen (O2) |
19/18/25 |
%v/v |
24V= | 3 | — | — | ✓ | — | — | — | — | — | ✓ | ✓ | — | — | 689,00 zł | N | |
| WG-8R8.EGx/A24 | MS-8R8.EG-EN | Optyczny (infra-red) |
Dwutlenek węgla (CO2) |
0,5/1,5/(2) |
%v/v |
24V= | 3 | — | — | ✓ | — | — | — | — | — | ✓ | ✓ | — | 80 x 195 x 68 mm | 629,00 zł | N | |
| WG-28.EGx/A24 | MS-28.EG | Półprzewodnikowy |
Tlenek węgla (CO) |
30/60/150 |
ppm |
24V= | 3 | — | — | ✓ | — | — | — | — | — | ✓ | ✓ | — | 80 x 195 x 68 mm | 799,00 zł | N | |
| Optyczny (infra-red) |
Dwutlenek węgla (CO2) |
1000/1400/1800 |
ppm |
|||||||||||||||||||
| WG-14.EGx/A | MS-14.EG | Półprzewodnikowy |
Metan (CH4) |
10/20/30 |
%DGW |
12V= | 3 | — | — | ✓ | — | — | — | — | — | ✓ | ✓ | — | 80 x 195 x 68 mm | 489,00 zł | N | |
| WG-15.EGx/A | MS-15.EG | Półprzewodnikowy |
Propan-butan (LPG) |
10/20/30 |
%DGW |
12V= | 3 | — | — | ✓ | — | — | — | — | — | ✓ | ✓ | — | 80 x 195 x 68 mm | 489,00 zł | N | |
| WG-22.EGx/A | MS-22.EG | Półprzewodnikowy |
Tlenek węgla (CO) |
30/60/150 |
ppm |
12V= | 3 | — | — | ✓ | — | — | — | — | — | ✓ | ✓ | — | 80 x 195 x 68 mm | 489,00 zł | N | |
| WG-61.EGx/A | MS-61.EG | Półprzewodnikowy |
Czynnik chłodniczy R32 lub Czynnik chłodniczy R410A |
1000/2000/(2500) |
ppm |
12V= | 3 | — | — | ✓ | — | — | — | — | — | ✓ | ✓ | — | 80 x 195 x 68 mm | 579,00 zł | N | |
| WG-9E5.EGx/A | MS-9E5.EG | Elektrochemiczny |
Tlen (O2) |
19/18/25 |
%v/v |
12V= | 3 | — | — | ✓ | — | — | — | — | — | ✓ | ✓ | — | — | 689,00 zł | N | |
| WG-8R8.EGx/A | MS-8R8.EG-EN | Optyczny (infra-red) |
Dwutlenek węgla (CO2) |
0,5/1,5/(2) |
%v/v |
12V= | 3 | — | — | ✓ | — | — | — | — | — | ✓ | ✓ | — | 80 x 195 x 68 mm | 629,00 zł | S | |
| WG-28.EGx/A | MS-28.EG | Półprzewodnikowy |
Tlenek węgla (CO) |
30/60/150 |
ppm |
12V= | 3 | — | — | ✓ | — | — | — | — | — | ✓ | ✓ | — | 80 x 195 x 68 mm | 799,00 zł | N | |
| Optyczny (infra-red) |
Dwutlenek węgla (CO2) |
1000/1400/1800 |
ppm |
|||||||||||||||||||
