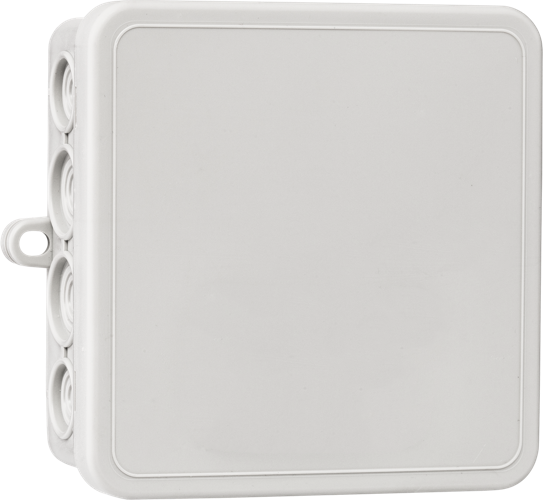

Puszki zaciskowe na magistralę cyfrową CB
Puszki zaciskowe na magistralę RS-485 przeznaczone do stosowania w Cyfrowym Systemie Detekcji Gazów
Puszki zaciskowe CB-3 są przeznaczone do stosowania w Cyfrowym Systemie Detekcji Gazów z adresowalnymi detektorami (z portem RS-485). Stosowanie puszek umożliwia:
- przyłączanie do magistrali cyfrowej dodatkowego przewodu łączącego z detektorem lub urządzeniem dodatkowym (standardowo o długości do 12m – lub więcej w konfiguracji „szeregowej”);
- zastosowanie na magistrali wyodrębnionego, dodatkowego przewodu zasilającego 24V= o zwiększonym przekroju żył (do 2,5 mm2);
- dołączanie dodatkowych urządzeń/detektorów do istniejącej magistrali („wstawka” na magistrali).
Puszka posiada w komplecie zestaw 5 szt. złączek 3-zaciskowych do łączenia jedno- lub wielodrutowych żył przewodów stanowiących magistralę RS-485.
Cechy użytkowe
- zestaw 5 niezawodnych złączek instalacyjnych WAGO;
- złączki pozwalają realizować łączenie różnych typów przewodów o zróżnicowanych przekrojach – jednodrutowe, linka, od 0,2 do 4 mm2;
- możliwość szybkiego, fizycznego odłączenia określonych przewodów od magistrali – upraszcza diagnostykę magistrali;
- bezdławicowa, szczelna obudowa (IP55) z przepustami przeponowymi;
- przejrzysty montaż wewnętrzny;
- prosty montaż naścienny (uchwyty zewnętrzne);
- sprzedaż wyłącznie w zestawach po 6 kompletów puszek z zaciskami.
Schemat blokowy
