Pomiarowo-progowe moduły sterujące MDP-1.plus

Modele MDP-1.plus są okablowanymi (gotowymi do instalacji) zestawami modułu pomiarowego MDP-1.A/T, modułowego zasilacza 12V= i rozłącznika instalacyjnego, umieszczonego w szczelnej obudowie (minirozdzielni).

Cyfrowe moduły pomiarowe MDP-1.A/T są przeznaczone do współpracy z jednym pomiarowym detektorem gazów typu DEX/P, DG/P lub jednym dwuprogowym detektorem gazów typu DEX/F, DEX/A, DG/F lub DG.EN. Współpraca polega na zapewnieniu właściwych warunków zasilania detektora oraz cyklicznym pomiarze i kontroli sygnałów z detektora.

Z chwilą przekroczenia określonych wartości stężenia, włączona zostaje optyczna sygnalizacja alarmowa i aktywowane zostają wyjścia stykowe i alarmowe napięciowe modułu (opcjonalnie: komunikacja poprzez RS485).

Obszar zastosowań

• lokalne systemy detekcji gazów toksycznych, wybuchowych lub tlenu;
• indywidualizowane zabezpieczenia pomieszczeń lub urządzeń przemysłowych;
• rozproszone systemy detekcji gazów.

Cechy użytkowe

• zasilanie i sterowanie jednego detektora pomiarowego typu DEX/P, DG/P lub detektora dwuprogowego typu DEX/F, DEX/A, DG/F lub DG.EN (bez DEX w odmianie F6.., P6.., A6…);
• kontrola stanu połączenia przewodowego z detektorem (sygnalizuje przerwanie dowolnej żyły);
• konfiguracja modułu, ustawienia wartości progów alarmowych (w tym detekcja „okienkowa”) za pomocą klawiatury na panelu czołowym;
• sygnalizacja optyczna wartości sygnału (wyświetlacz LED) oraz stanów wyjść sterujących A1, A2, A3 oraz awarii detektora (lampki LED);
• wyjścia alarmowe napięciowe 12V= (po jednym dla każdego progu A1 i A2) - zasilanie sygnalizatorów akustycznych i optycznych;
• wyjścia stykowe (galwanicznie odseparowane, po jednym dla A1, A2, A3 i Awarii) - sterowanie wentylatorami, stycznikami, tablicami informacyjnymi;
• opcjonalnie: wyjście analogowe 4-20mA lub 2-10V;
• opcjonalnie: port w standardzie RS-485, protokół MODBUS RTU; możliwość zamówienia w połączeniu z opcją z wyjściem analogowym;
• obecność zasilania sygnalizowana lampką LED;
• zaciski zdejmowane, bezśrubowe, możliwość stosowania żył drutowych lub linki (bez zaciskania tulejek);
• modele wyposażone są w standardową obudowę/rozdzielnię elektryczną, IP54;
• opcjonalnie dla modeli wyposażonych w port w standardzie RS-485: konfiguracja i wizualizacja pracy poprzez dedykowane oprogramowanie “DETnet View” – dostępne pod adresem https://www.gazex.pl/oprogramowanie/.

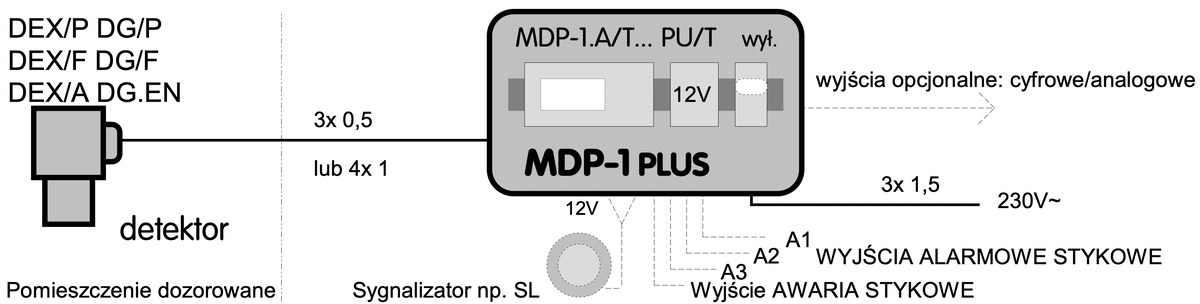

Schemat blokowy
