Adresowalne moduły sterujące MDD-1x/T

Cyfrowe moduły wykonawcze MDD-1x/T są elementem Cyfrowego Systemu Detekcji Gazów (CSDG). Umożliwiają kontrolę pojedynczego detektora progowego, produkowanego przez GAZEX i przyłączenie go do CSDG.

MDD-1x/T są urządzeniami dedykowanymi do współpracy z modułem nadzorczym typu MDD-256/T. Komunikacja z modułem nadzorczym odbywa się w standardzie przemysłowym RS-485.

Cechy użytkowe

zasilanie i sterowanie jednego detektora dwuprogowego typu DEX/F, DG/F, DG.EN lub DEX/A (wybór przełącznikiem funkcyjnym);
możliwość wyłączenia zasilania detektora (przełącznikiem funkcyjnym);
komunikacja, sterowanie i przesyłanie informacji pomiędzy elementami systemu w standardzie RS-485 (protokół MODBUS RTU);
zaciski zdejmowane, bezśrubowe, możliwość stosowania przewodów z żyłami jedno- lub wielo- drutowymi (linki, bez zaciskania tulejek) – szybki montaż, ułatwiona konserwacja;
zasilanie 24V=;
montaż na szynie TS35 w standardowych rozdzielniach elektrycznych;
konfiguracja ustawień modułu przez dedykowane oprogramowanie konfiguracyjne „DETnet View”, dostępne pod adresem https://www.gazex.pl/oprogramowanie/.

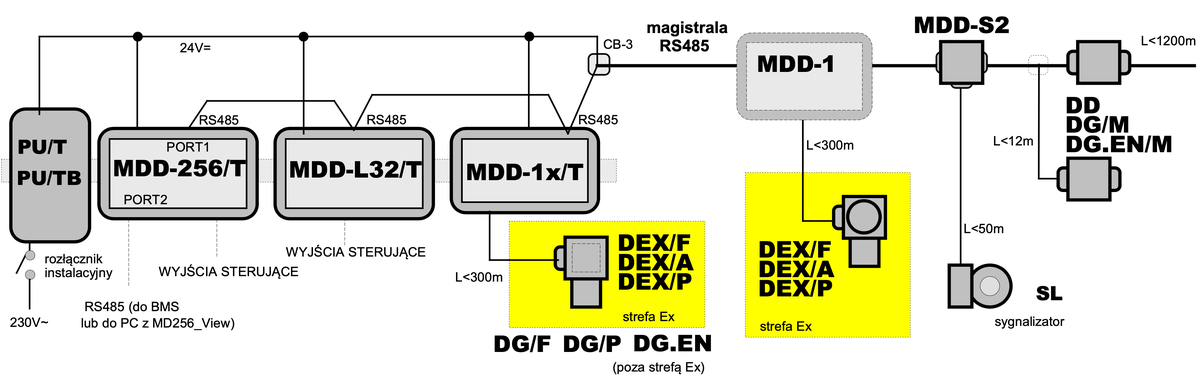

Schemat blokowy

Model		Maksymalna ilość detektorów	Awaryjne podtrzymanie zasilania	Napięcie zasilania	Cena netto	G.t.
MDD-1x/T		1		24V=	99,00 zł	C

Model		Maksymalna ilość detektorów	Wyjścia sterujące alarmowe 12V=	Wyjścia sterujące stykowe	Wyjście sterujące awaryjne	Wyjście sterujące zaworem odcinającym	Wejścia alarmowe	Wyjście analogowe 4-20mA	Wyjście analogowe 2-10V	Wyjście cyfrowe RS-485	Montaż na szynie TS35	Awaryjne podtrzymanie zasilania	Napięcie zasilania	Wymiary	Cena netto	G.t.
MDD-1x/T		1	—	—			—						24V=	35 x 90 x 65 mm	99,00 zł	C
