Progowe moduły sterujące MD-1.A/T

Moduły alarmowe typu MD-1.A/T są przeznaczone do współpracy z dwuprogowym detektorem gazów typu DEX/F, DG/F lub DG.EN w rozdzielniach elektrycznych, na typowej szynie 35 mm. Umożliwia budowę dowolnie rozległych, konfigurowalnych systemów detekcji gazów wg indywidualnych potrzeb Klienta.

Obszar zastosowań

• lokalne systemy detekcji gazów toksycznych, wybuchowych lub tlenu,
• indywidualizowane zabezpieczenia pomieszczeń lub urządzeń przemysłowych,
• rozproszone systemy detekcji gazów.

Cechy użytkowe

• zasilanie i sterowanie jednego detektora dwuprogowego typu DEX/F, DG/F lub DG.EN (z ogranicznikiem prądu);
• kontrola stanu połączenia przewodowego z detektorem (sygnalizuje przerwanie dowolnej żyły);
• sygnalizacja optyczna (bez pamięci) stanów alarmowych detektora oraz wyjść sterujących;
• wyjścia alarmowe napięciowe 12V (po jednym dla każdego progu) – zasilanie sygnalizatorów akustycznych i optycznych;
• wyjścia stykowe (galwanicznie odseparowane, po jednym dla każdego progu) – sterowanie wentylatorami, stycznikami, tablicami informacyjnymi;
• przystosowanie do montażu na szynie 35mm w standardowych rozdzielniach elektrycznych;
• wyjścia kompatybilne funkcjonalnie i parametrami z wyjściami modułów typu MD (ale brak: wyjścia AWARIA i wejścia alarmowego);
• zasilanie 12V= (sygnalizowane zieloną lampką LED).

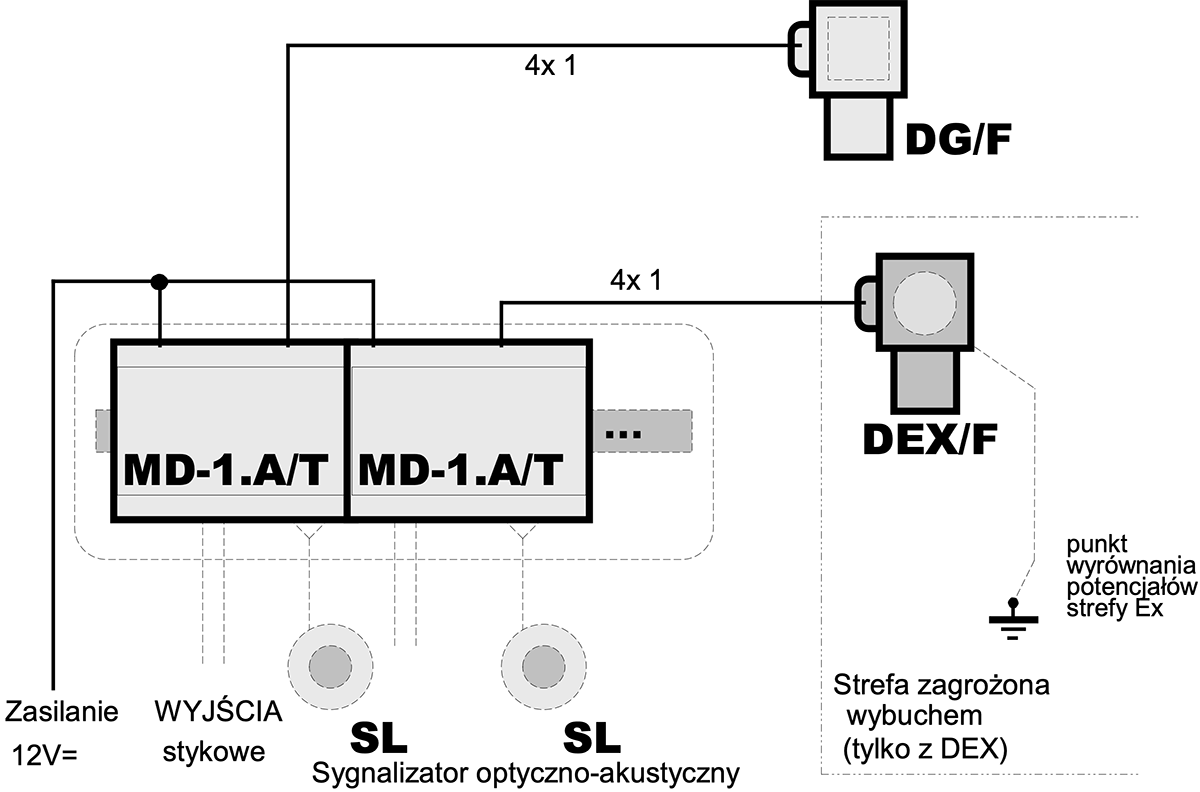

Schemat blokowy
