Zawory klapowe MAG-3
Pełnoprzelotowe zawory klapowe, odcinające o rewolucyjnie prostej, a tym samym taniej i niezawodnej, zwartej konstrukcji (ATEX)
MAG-3 są elementem wykonawczym Aktywnego Systemu Bezpieczeństwa Instalacji Gazowej typu GX automatycznie odcinającego dopływ gazu i eliminującego zagrożenia wybuchem gazu ziemnego lub propanu-butanu w pomieszczeniach. Wersje MAG-3 BIO są przeznaczone do pracy z biogazami pochodzenia wysypiskowego lub z oczyszczalni ścieków.
Obszar zastosowań
- w systemach zabezpieczających instalacje gazowe: w kotłowniach gazowych, budynkach użyteczności publicznej itp.;
- zewnętrzne punkty redukcyjno-pomiarowe gazu (ciśnienie robocze do 0,5 MPa);
- układy kogeneracyjne w oczyszczalniach ścieków lub na wysypiskach śmieci (modele MAG-3 BIO).
Cechy użytkowe
- zarówno w pozycji otwartej jak i zamkniętej nie wymagają zasilania – są energooszczędne (impuls elektryczny 12V= o czasie trwania < 1s potrzebny jest jedynie do zamknięcia zaworu);
- niewrażliwe na zanik napięcia zasilającego system – jego brak czy chwilowe zaniki nie powodują zmian w przepływie gazu przez zawór;
- odporny na wszelkie zakłócenia mogące w stanie zamkniętym spowodować jego przypadkowe otwarcie (tylko świadome działanie osób nadzoru);
- bardzo małe pole manewrowe wymagane do obsługi oraz mała siła potrzebna do otwarcia zaworu;
- prosta, tania, niezawodna i lekka konstrukcja;
- duża żywotność;
- możliwość stosowania w strefach zagrożonych wybuchem zgodnie z wymogami Dyrektywy ATEX;
- opcjonalnie wyposażone w czujnik zamknięcia zaworu – oznaczenie
MAG-3w
.

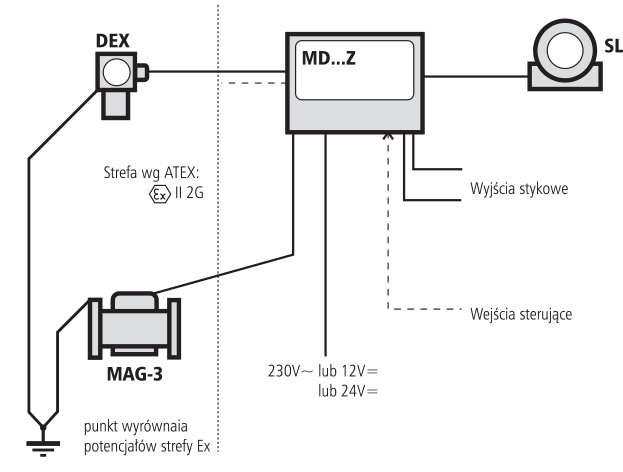

Schemat blokowy
Oferowane modele standardowe
Model | Średnica zaworu | Przyłącze | Średnica przyłącza | Cena netto | G.t. | |
---|---|---|---|---|---|---|
MAG-3/DN32 | DN50 | Kołnierzowe | DN32 | 1 499,00 zł | S | |
MAG-3/DN40 | DN50 | Kołnierzowe | DN40 | 1 499,00 zł | S | |
MAG-3/DN50 | DN50 | Kołnierzowe | DN50 | 1 499,00 zł | S | |
MAG-3/DN65 | DN100 | Kołnierzowe | DN65 | 2 599,00 zł | S | |
MAG-3/DN80 | DN100 | Kołnierzowe | DN80 | 2 599,00 zł | S | |
MAG-3/DN100 | DN100 | Kołnierzowe | DN100 | 2 599,00 zł | S | |
Przeznaczone do biogazu | ||||||
MAG-3/DN32-BIO | DN50 | Kołnierzowe | DN32 | 1 999,00 zł | N | |
MAG-3/DN40-BIO | DN50 | Kołnierzowe | DN40 | 1 999,00 zł | N | |
MAG-3/DN50-BIO | DN50 | Kołnierzowe | DN50 | 1 999,00 zł | N | |
MAG-3/DN65-BIO | DN100 | Kołnierzowe | DN65 | 3 199,00 zł | N | |
MAG-3/DN80-BIO | DN100 | Kołnierzowe | DN80 | 3 199,00 zł | N | |
MAG-3/DN100-BIO | DN100 | Kołnierzowe | DN100 | 3 199,00 zł | N |
Model | Średnica zaworu | Przyłącze | Średnica przyłącza | Wymiary | Cena netto | G.t. | ||||
---|---|---|---|---|---|---|---|---|---|---|
MAG-3/DN32 | DN50 | Kołnierzowe | DN32 | 230 x 183 x 165 mm | 1 499,00 zł | S | ||||
MAG-3/DN40 | DN50 | Kołnierzowe | DN40 | 230 x 183 x 165 mm | 1 499,00 zł | S | ||||
MAG-3/DN50 | DN50 | Kołnierzowe | DN50 | 230 x 183 x 165 mm | 1 499,00 zł | S | ||||
MAG-3/DN65 | DN100 | Kołnierzowe | DN65 | 325 x 257 x 270 mm | 2 599,00 zł | S | ||||
MAG-3/DN80 | DN100 | Kołnierzowe | DN80 | 325 x 257 x 270 mm | 2 599,00 zł | S | ||||
MAG-3/DN100 | DN100 | Kołnierzowe | DN100 | 325 x 257 x 270 mm | 2 599,00 zł | S | ||||
Przeznaczone do biogazu | ||||||||||
MAG-3/DN32-BIO | DN50 | Kołnierzowe | DN32 | 230 x 183 x 165 mm | 1 999,00 zł | N | ||||
MAG-3/DN40-BIO | DN50 | Kołnierzowe | DN40 | 230 x 183 x 165 mm | 1 999,00 zł | N | ||||
MAG-3/DN50-BIO | DN50 | Kołnierzowe | DN50 | 230 x 183 x 165 mm | 1 999,00 zł | N | ||||
MAG-3/DN65-BIO | DN100 | Kołnierzowe | DN65 | 325 x 257 x 270 mm | 3 199,00 zł | N | ||||
MAG-3/DN80-BIO | DN100 | Kołnierzowe | DN80 | 325 x 257 x 270 mm | 3 199,00 zł | N | ||||
MAG-3/DN100-BIO | DN100 | Kołnierzowe | DN100 | 325 x 257 x 270 mm | 3 199,00 zł | N |
