Interfejs przyłączeniowy CB-ST Nowość
Interfejs do łączenia sygnalizatora kolumnowego ST-3s z wyjściami stykowymi modułów sterujących
Interfejs CB-ST jest przeznaczony do łączenia sygnalizatora kolumnowego typu ST-3s z wyjściami stykowymi modułów sterujących. Umożliwia łatwe konfigurowanie parametrów kolumnowego sygnalizatora optyczno-akustycznego poprzez ustawienia przełączników/zworek.
Możliwe jest:
- ustawienie świecenia 3 lampek LED w trybie ciągłym lub pulsującym;
- załączenie wbudowanej syreny i przypisanie jej działania odpowiedniemu stanowi ALARM1, ALARM2, ALARM3 i/lub AWARIA;
- ustawienie działania syreny sygnałem ciągłym lub przerywanym;
- ustawienie stanu AWARIA jako pulsującej lampki zielonej, z lub bez dźwięku syreny.

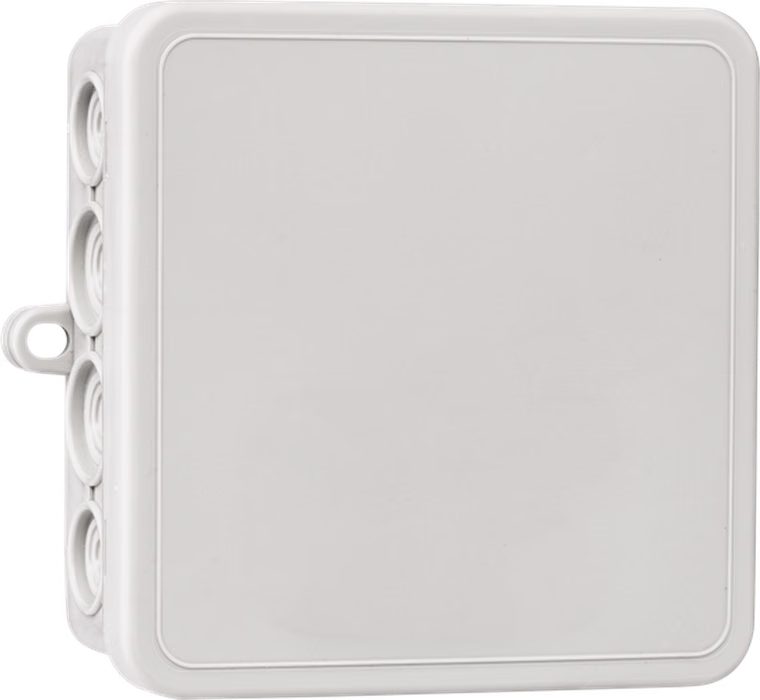

Interfejs jest umieszczony w szczelnej puszce zaciskowej. Jest przeznaczony do montażu poza strefami zagrożonymi wybuchem gazów lub pyłu.
Cechy użytkowe
- zasilanie 24V= (lampka zielona potwierdzająca obecność napięcia);
- bezpiecznik obwodu zasilania topikowy 1A (wymagany przy sterowaniu ST-3s/Ex);
- komplet 4 zworek do ustawiania funkcji pulsowania lampek, włączenia i pulsowania syreny oraz sposobu sygnalizacji stanu AWARIA;
- komplet zdejmowalnych złącz do przyłączenia 7-żyłowego kabla z sygnalizatora kolumnowego oraz kabla zasilającego (2 żyły) i łączącego z wyjściami stykowymi modułu sterującego (4 żyły);
- podłączenie 1 szt. sygnalizatora ST-3s lub 1 szt. ST-3s/Ex w dowolnej konfiguracji;
- podłączenia równoległe max 3 szt. sygnalizatorów ST-3s ze świeceniem/syreną tylko w trybie ciągłym;
- bezdławicowa, szczelna obudowa (IP44) z przepustami przeponowymi.
