MDD-S2

MDD-S2 Wyjście RS-485

Grupa urządzenia: Adresowalne moduły sterujące

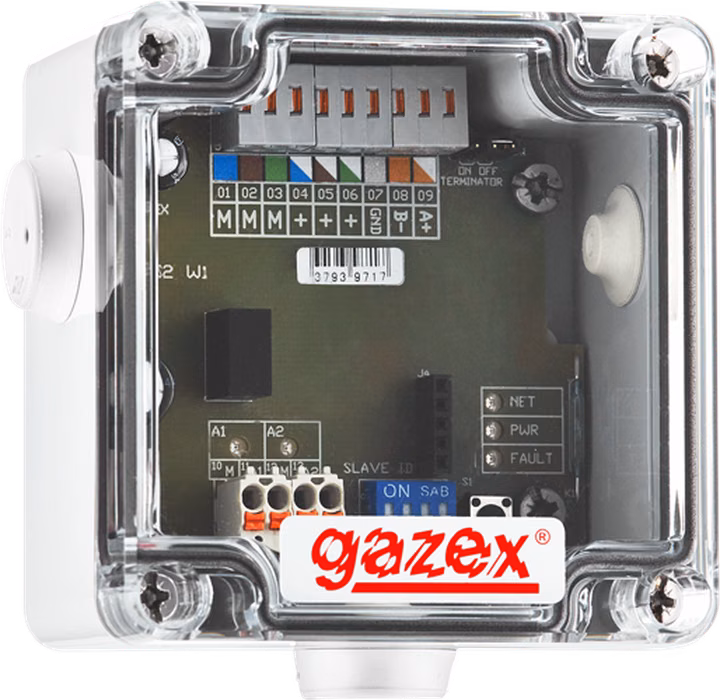

Typ urządzenia: MDD-S2

Adresowalne moduły wyjść alarmowych typu MDD-S2 służą do sterowania sygnalizatorami optycznymi i dźwiękowymi w Cyfrowym Systemie Detekcji Gazów (CSDG). Możliwe jest sterowanie sygnalizatorami o napięciu znamionowym 12V= np. SL-32, SL-21, S-3x, LD-2.

Urządzenia mogą stanowić puszkę przelotową na magistrali cyfrowej i posiadają 2 wyjścia alarmowe 12V=. Mogą być montowane w dowolnym miejscu magistrali (poza strefą zagrożenia wybuchem).

Cechy użytkowe

  • 2 wyjścia alarmowe 12V= z możliwością podłączenia sygnalizatorów optycznych i akustycznych;
  • port RS-485, protokół MODBUS RTU, galwanicznie izolowany;
  • testowanie „bezdotykowe” (magnetycznie, bez otwierania obudowy);
  • zasilanie 24V= z magistrali z pojedynczym przewodem FTP;
  • możliwość „wcięcia” w dowolnym miejscu magistrali;
  • możliwość ustawienia końcowego terminatora magistrali RS485;
  • wszystkie zaciski bezśrubowe, zdejmowalne;
  • zaciski sygnalizatorów z możliwością łączenia żył wielodrutowych (linka, bez zaciskania tulejek) gwarantuje bardzo proste i szybkie podłączenie/instalację oraz ułatwioną konserwację;
  • szczelna, odporna mechanicznie obudowa;
  • konfiguracja ustawień modułu poprzez moduł nadrzędny MDD-256/T (manualnie za pomocą klawiatury na panelu czołowym) lub przez dedykowane oprogramowanie konfiguracyjne „MDD256 View”, dostępne pod adresem https://www.gazex.pl/oprogramowanie/.

Schemat blokowy



Model urządzenia: MDD-S2

Parametry techniczne

Wyjścia sterujące alarmowe 12V=
2
Wyjście cyfrowe RS-485
Napięcie zasilania
24V=
Wymiary
93 x 87 x 55 mm
Kod EAN
5901769651418
Cena netto
259,00 zł N

Dokumentacja

Seria Dane techniczne Karta informacyjna urządzenia Instrukcja obsługi Deklaracja zgodności
W2 Pobierz plik Pobierz plik Pobierz plik
W1 Pobierz plik Pobierz plik Pobierz plik
