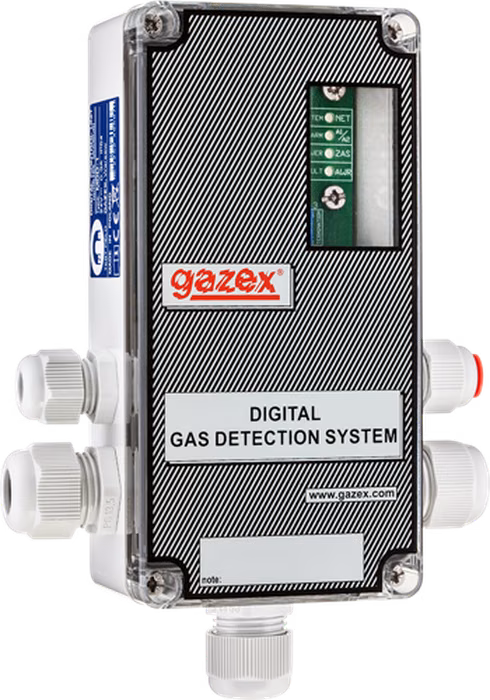

MDD-1

MDD-1 Wyjście RS-485

Grupa urządzenia: Adresowalne moduły sterujące
Typ urządzenia: MDD-1

Moduły przyłączeniowe MDD-1 są interfejsem służącym podłączaniu jednego detektora pomiarowego typu DEX/P (ewentualnie DG/P) lub progowego typu DEX/F (ewentualnie DG/F lub DG.EN) do systemów z magistralą cyfrową w standardzie RS485.

Urządzenia stanowią puszkę przelotową na magistrali cyfrowej oraz ograniczają moc i napięcie dostarczane do detektora. Montaż poza strefą zagrożenia wybuchem.

Cechy użytkowe

  • możliwość podłączenia jednego detektora pomiarowego typu DEX/P (ewentualnie DG/P) lub jednego, progowego typu DEX/F (ewentualnie DG/F lub DG.EN) - z możliwością wyłączania zasilania detektora (przełącznikiem funkcyjnym);
  • port RS-485, galwanicznie izolowany, protokół MODBUS RTU;
  • w Cyfrowym Systemie Detekcji Gazów (ze sterownikiem nadrzędnym typu MDD-256/T) moduł przyłączeniowy traktowany jest jako „detektor”;
  • testowanie „bezdotykowe”;
  • sygnalizacja awarii w przewodzie sygnałowym detektora pomiarowego;
  • zasilanie 24V=;
  • możliwość „wcięcia” w dowolnym miejscu magistrali cyfrowej;
  • bardzo proste i szybkie podłączenie/instalacja;
  • możliwość ustawienia końcowego terminatora sieci RS-485;
  • wszystkie zaciski bezśrubowe, zdejmowalne; zaciski detektora i zasilania magistrali z możliwością łączenia żył wielodrutowych (linka, bez zaciskania tulejek) umożliwiają bardzo proste i szybkie podłączenie/instalację, ułatwioną konserwację;
  • szczelna, odporna mechanicznie obudowa z ABS/PC;
  • konfiguracja ustawień modułu przez dedykowane oprogramowanie konfiguracyjne „DETnet View”, dostępne pod adresem https://www.gazex.pl/oprogramowanie/.

Schemat blokowy



Model urządzenia: MDD-1

Parametry techniczne

Maksymalna ilość detektorów
1
Wyjście cyfrowe RS-485
Napięcie zasilania
24V=
Wymiary
145 x 185 x 55 mm
Kod EAN
5901769651432
Cena netto
99,00 zł C

Dokumentacja

Seria Dane techniczne Karta informacyjna urządzenia Instrukcja obsługi Deklaracja zgodności
W4 Pobierz plik Pobierz plik Pobierz plik
W3 Pobierz plik Pobierz plik
W2 Pobierz plik Pobierz plik
