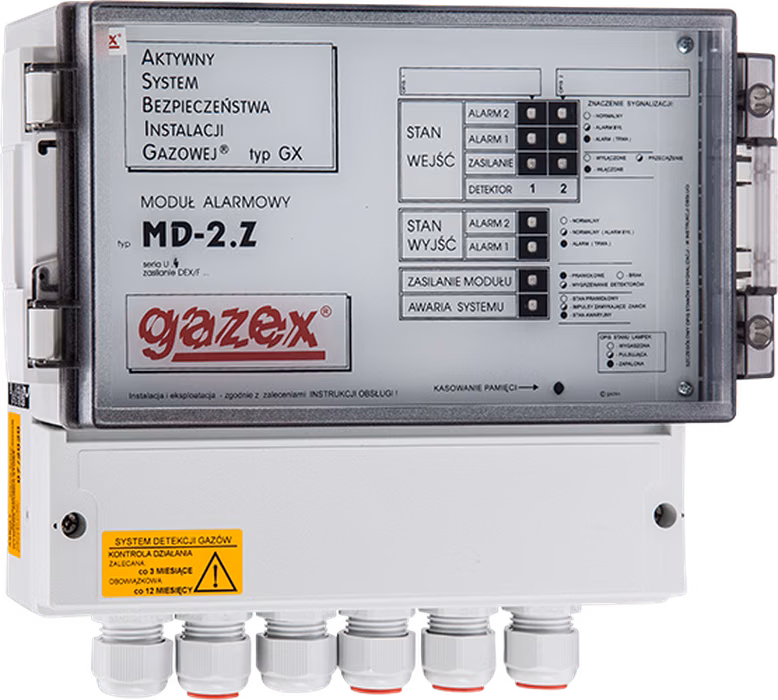

MD-2.Z

Dwuprogowe moduły alarmowe typu MD-1, MD-2 i MD-4 są przeznaczone do kontroli i zasilania od 1 do 2/4 progowych detektorów gazów typu DEX/F, DEX/A (tylko MD-1), DG/F lub DG.EN do stosowania w Dwuprogowym Systemie Detekcji Gazów lub w Aktywnym Systemie Bezpieczeństwa Instalacji Gazowej typu GX (ASBIG).

Moduł alarmowy może kontrolować pracę od jednego do czterech detektorów. Moduł może sterować dodatkowymi zewnętrznymi sygnalizatorami optycznymi i akustycznymi oraz umożliwia sterowanie i współpracę z innymi urządzeniami przez wyjścia stykowe (lub także port RS-485 dla MD-1…).

Moduły w wersji z wyjściem sterującym zaworem odcinającym mogą sterować gazowym zaworem odcinającym. Moduł taki stanowi część składową „systemu sygnalizacyjno-odcinającego” zgodnie z wymogami Rozporządzenia Ministra Infrastruktury RP z dnia 12 kwietnia 2002r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U.2002 Nr 75 + zmiany).

Cechy użytkowe

• zasilanie detektorów dwuprogowych (z kontrolą obciążenia i połączenia przewodowego);
• sygnalizacja optyczna i pamięć stanów alarmowych detektora oraz wyjść sterujących;
• wejście alarmowe (dla A2, galwanicznie separowane) do współpracy z systemami ppoż lub ręcznym wyłącznikiem zaworu;
• wyjścia alarmowe 12V= – zasilanie dodatkowych sygnalizatorów akustycznych i optycznych;
• wyjścia stykowe (galwanicznie odseparowane) – sterowanie wentylatorami, stycznikami, tablicami informacyjnymi;
• wyjście stykowe “AWARIA” (galwanicznie odseparowane) – informuje o stanie awaryjnym modułu lub braku zasilania;
• zasilanie dodatkowego modułu do zdalnego sterowania zaworami;
• dla MD…Z: wyjście wysokoprądowe 12V= do sterowania zaworem odcinającym typu MAG-3 (z kontrolą podłączenia);
• automatyczne podtrzymanie zasilania (w wersji MD-1.Z);
• w wersji /M port RS-485 do przyłączenia do Cyfrowego Systemu Detekcji Gazów (CSDG) lub do konfiguracji/odczytu danych z pamięci zdarzeń do komputerów PC przez dedykowane oprogramowanie konfiguracyjne „DETnet View”, dostępne pod adresem https://www.gazex.pl/oprogramowanie/.

Schemat blokowy
