Podstawy prawne

Rozdział 2
Prace w kanałach ściekowych

§ 7. Przed rozpoczęciem robót w kanale należy zabezpieczyć pracowników przed nagłym:
1) podniesieniem poziomu ścieków,
2) przekroczeniem dopuszczalnych stężeń substancji szkodliwych i niebezpiecznych dla życia lub zdrowia.

§ 12. 1. Przed wejściem do kanału lub studzienki rewizyjnej należy przewietrzyć kanał, zdejmując pokrywy włazowe co najmniej z dwóch studzienek, po obydwu stronach studzienki kontrolowanej.
2. Po zakończeniu wietrzenia kanału należy sprawdzić, za pomocą analizatorów chemicznych albo lampy bezpieczeństwa, czy nie występują substancje szkodliwe dla zdrowia lub niebezpieczne.

§ 16. Pracownicy wykonujący roboty w kanale powinni posiadać przy sobie urządzenia do wykrywania i sygnalizacji obecności gazu oraz zapaloną lampę bezpieczeństwa.

Rozdział 1
Przepisy ogólne

§ 18. Każda oczyszczalnia ścieków powinna być wyposażona w dostarczone przez użytkownika:
10) Przyrządy kontrolno-pomiarowe i sygnalizacyjne, służące do ostrzegania przed substancjami szkodliwymi i niebezpiecznymi dla życia i zdrowia.

Rozdział 3
Kraty

§ 33. 1. Wejście do pomieszczeń lub zagłębień przy kratach powinno być poprzedzone zbadaniem czystości powietrza i zawartości tlenu. Badania należy dokonywać za pomocą przyrządów kontrolno-pomiarowych służących do wykrywania gazów szkodliwych i niebezpiecznych oraz lamp bezpieczeństwa.
2. Pracownicy wchodzący do pomieszczenia zagłębionego przy kratach powinni być wyposażeni w urządzenia do wykrywania gazów niebezpiecznych i szkodliwych dla zdrowia oraz posiadać szelki bezpieczeństwa z linką asekuracyjną o odpowiedniej długości.

§ 97.1. Pomieszczenia przeznaczone do składowania lub stosowania materiałów niebezpiecznych pod względem pożarowym lub wybuchowym oraz pomieszczenia, w których istnieje niebezpieczeństwo wydzielania się substancji sklasyfikowanych jako niebezpieczne, powinny być wyposażone w:
1) urządzenia zapewniające sygnalizację o zagrożeniach;

§ 1. 1. Ustala się wartości najwyższych dopuszczalnych stężeń chemicznych i pyłowych czynników szkodliwych dla zdrowia w środowisku pracy, określone w wykazie stanowiącym załącznik nr 1 do rozporządzenia.
2. Ustala się wartości najwyższych dopuszczalnych natężeń fizycznych czynników szkodliwych dla zdrowia w środowisku pracy, określone w wykazie stanowiącym załącznik nr 2 do rozporządzenia.

§ 2. Wartości, o których mowa w § 1 ust. 1, określają najwyższe dopuszczalne stężenia czynników szkodliwych dla zdrowia, ustalone jako:
1) najwyższe dopuszczalne stężenie (NDS) — wartość średnia ważona stężenia, którego oddziaływanie na pracownika w ciągu 8-godzinnego dobowego i przeciętnego tygodniowego wymiaru czasu pracy, określonego w ustawie z dnia 26 czerwca 1974 r. – Kodeks pracy, przez okres jego aktywności zawodowej nie powinno spowodować ujemnych zmian w jego stanie zdrowia oraz w stanie zdrowia jego przyszłych pokoleń;
2) najwyższe dopuszczalne stężenie chwilowe (NDSCh) — wartość średnia stężenia, które nie powinno spowodować ujemnych zmian w stanie zdrowia pracownika, jeżeli występuje w środowisku pracy nie dłużej niż 15 minut i nie częściej niż 2 razy w czasie zmiany roboczej, w odstępie czasu nie krótszym niż 1 godzina;
3) najwyższe dopuszczalne stężenie pułapowe (NDSP) — wartość stężenia, która ze względu na zagrożenie zdrowia lub życia pracownika nie może być w środowisku pracy przekroczona w żadnym momencie.

Wykrywane media

Medium:
metan (CH4) §
Zagrożenie:
gaz wybuchowy
DGW (dolna granica wybuchowości):
4,4 %v/v
Gęstość względem powietrza:
0,55
Medium:
siarkowodór (H2S) §
Zagrożenie:
gaz toksyczny (w wysokich stężeniach wybuchowy)
NDS (najwyższe dopuszczalne stężenie):
7,0 mg/m3
NDSCh (najwyższe dopuszczalne stężenie chwilowe):
14,0 mg/m3
Gęstość względem powietrza:
1,19
Medium:
amoniak (NH3)
Zagrożenie:
gaz toksyczny (w wysokich stężeniach wybuchowy)
DGW (dolna granica wybuchowości):
15,0 %v/v
NDS (najwyższe dopuszczalne stężenie):
14,0 mg/m3
NDSCh (najwyższe dopuszczalne stężenie chwilowe):
28,0 mg/m3
Gęstość względem powietrza:
0,59
Medium:
tlen (O2)
Zagrożenie:
niedotlenienie
Gęstość względem powietrza:
1,11

Lokalizacja detektorów

  1. Metan: w najwyższym punkcie pomieszczenia – pod stropem i/lub w przestrzeniach ograniczonych barierami konstrukcyjnymi uniemożliwiającymi swobodne przemieszczanie się gazu (podciągi, świetliki itd.); dolna krawędź detektora ok. 30 cm poniżej najwyższego punktu.
  2. Siarkowodór, amoniak i tlen: w strefie przebywania ludzi, 1,6-1,8 m nad poziomem posadzki, w miejscach nienarażonych na zalewanie.
  3. W miejscu niezagrożonym bezpośrednim wpływem powietrza zewnętrznego, pary wodnej, płynów.
  4. Z dala od otworów wentylacji nawiewnej, otworów okiennych i drzwiowych.

Standardowe konfiguracje systemów detekcji gazów

Przykład 1

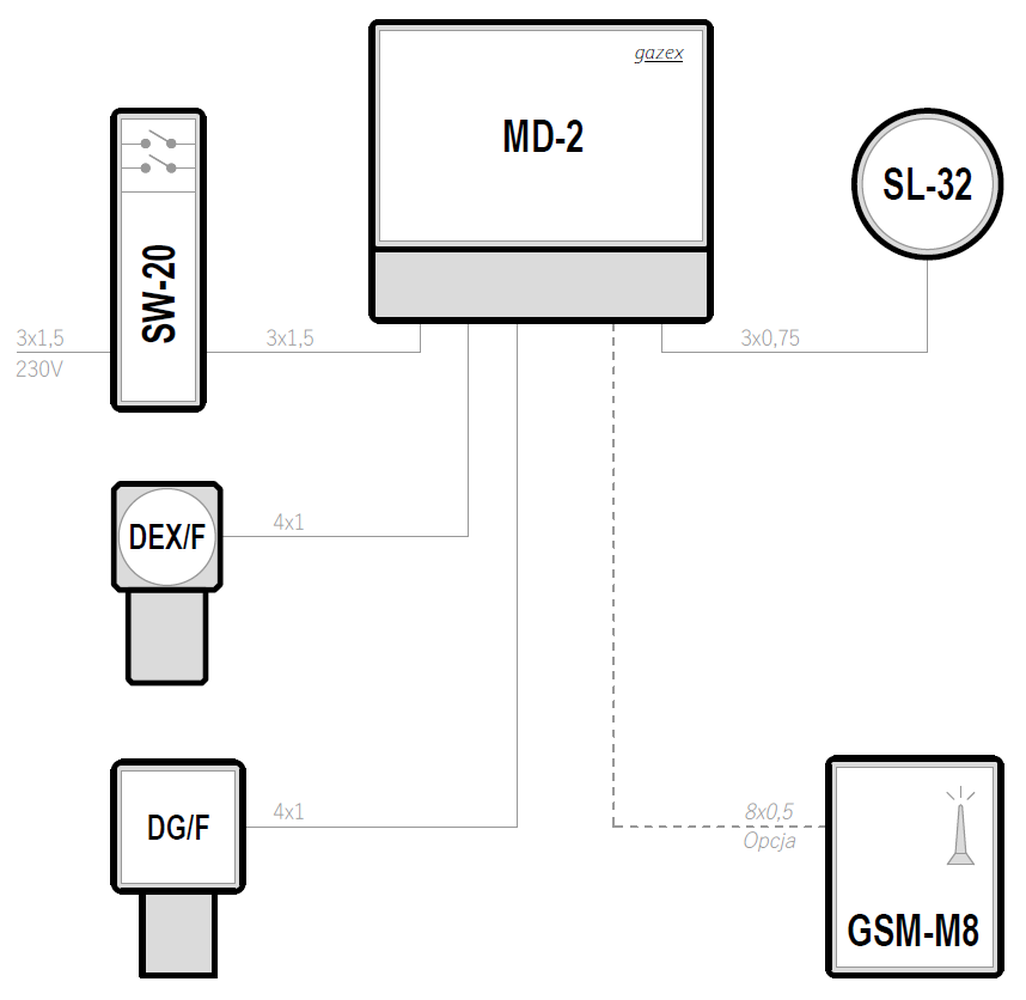

Topologia systemu
Gwiazda
Napięcie zasilania modułu sterującego
230V~
Moduł sterujący
MD-2
Maksymalna ilość detektorów gazu
2
Awaryjne podtrzymanie zasilania

Typ urządzenia: DEX/F — Progowe detektory gazów toksycznych, wybuchowych, tlenu (O2) lub czynników chłodniczych o budowie przeciwwybuchowej (ATEX)
Typ urządzenia: DG/F — Progowe detektory gazów toksycznych, wybuchowych, tlenu (O2) lub czynników chłodniczych o budowie bryzgoszczelnej
Typ urządzenia: MD-1, MD-2, MD-4 — Progowe moduły sterujące do kontroli i zasilania od 1 do 2/4 progowych detektorów gazów typu DEX/F, DEX/A, DG/F lub DG.EN
Typ urządzenia: SL-32 — Sygnalizatory optyczno-akustyczne do dźwiękowej i wizualnej prezentacji stanów alarmowych, pojawiających się na wyjściach alarmowych
Typ urządzenia: GSM — Urządzenia przeznaczone do zdalnego nadzoru stanu systemu detekcji gazów
Typ urządzenia: SW-20 — Urządzenia zapewniające rozłączenie obu żył przewodu sieciowego 230V~
Przykład 2
Topologia systemu
Gwiazda
Napięcie zasilania modułu sterującego
12V=
Moduł sterujący
MD-4.A
Maksymalna ilość detektorów gazu
4
Awaryjne podtrzymanie zasilania

Typ urządzenia: DEX/F — Progowe detektory gazów toksycznych, wybuchowych, tlenu (O2) lub czynników chłodniczych o budowie przeciwwybuchowej (ATEX)
Typ urządzenia: DG/F — Progowe detektory gazów toksycznych, wybuchowych, tlenu (O2) lub czynników chłodniczych o budowie bryzgoszczelnej
Typ urządzenia: DG/F — Progowe detektory gazów toksycznych, wybuchowych, tlenu (O2) lub czynników chłodniczych o budowie bryzgoszczelnej
Typ urządzenia: MD-1, MD-2, MD-4 — Progowe moduły sterujące do kontroli i zasilania od 1 do 2/4 progowych detektorów gazów typu DEX/F, DEX/A, DG/F lub DG.EN
Typ urządzenia: SL-32 — Sygnalizatory optyczno-akustyczne do dźwiękowej i wizualnej prezentacji stanów alarmowych, pojawiających się na wyjściach alarmowych
Typ urządzenia: PS — Zasilacze z awaryjnym podtrzymaniem napięcia
Typ urządzenia: AKU — Akumulatory 12V= przeznaczone do podtrzymywania napięcia w zasilaczach typu PS lub PU/TB
Typ urządzenia: GSM — Urządzenia przeznaczone do zdalnego nadzoru stanu systemu detekcji gazów
Typ urządzenia: SW-20 — Urządzenia zapewniające rozłączenie obu żył przewodu sieciowego 230V~
Przykład 3

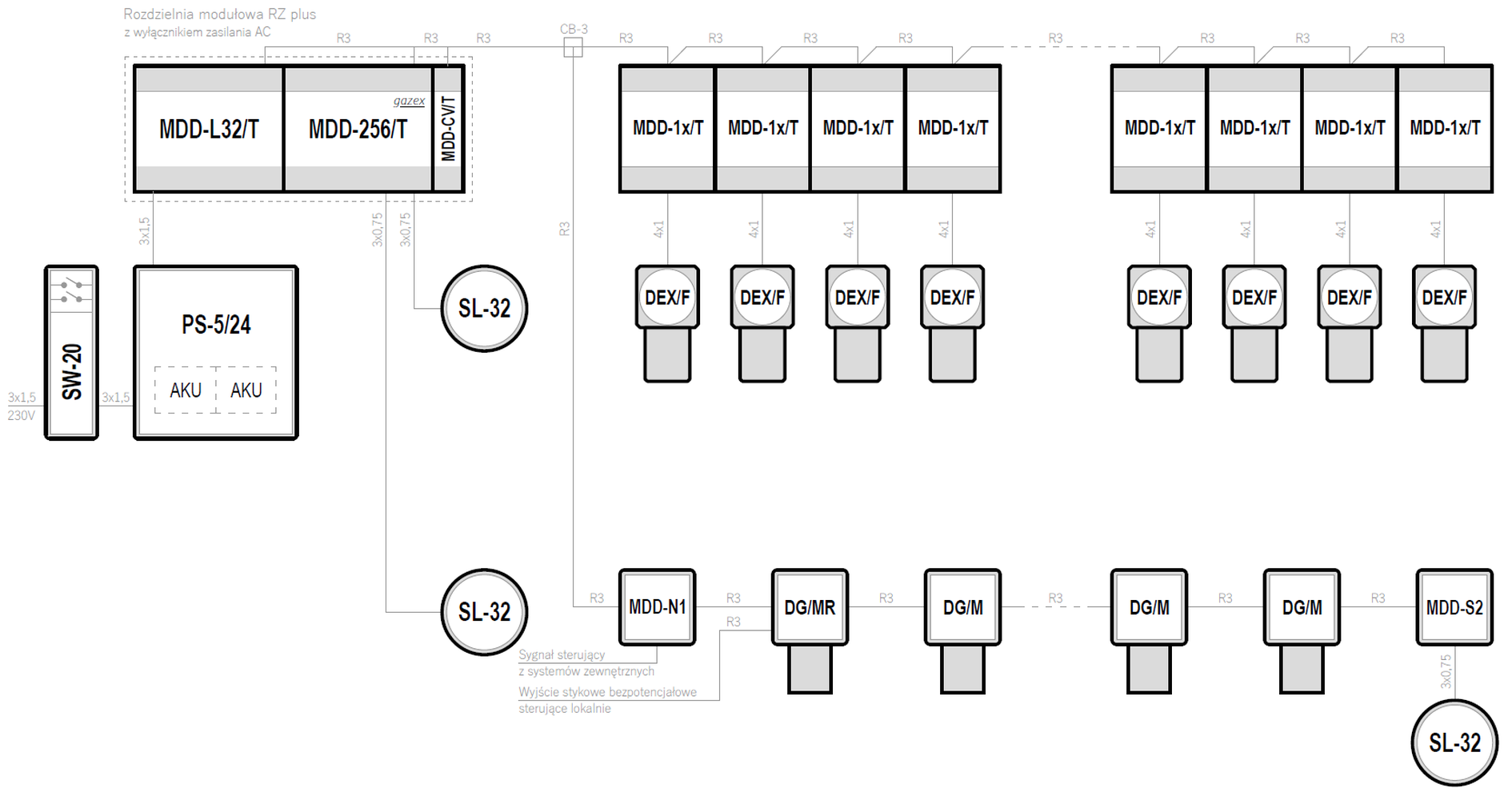

Topologia systemu
Magistrala
Napięcie zasilania modułu sterującego
24V=
Moduł sterujący
MDD-256/T
Maksymalna ilość detektorów gazu
224
Awaryjne podtrzymanie zasilania

Typ urządzenia: DEX/F — Progowe detektory gazów toksycznych, wybuchowych, tlenu (O2) lub czynników chłodniczych o budowie przeciwwybuchowej (ATEX)
Typ urządzenia: DG/M — Progowe detektory gazów toksycznych, wybuchowych, tlenu (O2) lub czynników chłodniczych o budowie bryzgoszczelnej (wyposażone w magistralę RS-485)
Typ urządzenia: DG/MR — Progowe detektory gazów toksycznych, wybuchowych, tlenu (O2) lub czynników chłodniczych o budowie bryzgoszczelnej z wyjściami przekaźnikowymi (wyposażone w magistralę RS-485)
Typ urządzenia: DG/M — Progowe detektory gazów toksycznych, wybuchowych, tlenu (O2) lub czynników chłodniczych o budowie bryzgoszczelnej (wyposażone w magistralę RS-485)
Typ urządzenia: MDD-1x/T — Adresowalne moduły wykonawcze do przyłączania jednego detektora typu DEX/F, DG/F, DG.EN lub DEX/A, montaż na szynie TS35
Typ urządzenia: MDD-256/T — Podstawowe, adresowalne moduły sterujące do nadzoru Cyfrowego Systemu Detekcji Gazów, montaż na szynie TS35
Typ urządzenia: MDD-L32/T — Adresowalne moduły wykonawcze do wizualizacji stanu 32 detektorów, montaż na szynie TS35
Typ urządzenia: MDD-N1 — Adresowalne moduły przyłączeniowe wejść alarmowych służące do podłączania funkcjonującego dowolnego, dwuprogowego systemu detekcji gazów
Typ urządzenia: MDD-S2 — Adresowalne moduły wyjść alarmowych do sterowania sygnalizatorami optycznymi i dźwiękowymi
Typ urządzenia: SL-32 — Sygnalizatory optyczno-akustyczne do dźwiękowej i wizualnej prezentacji stanów alarmowych, pojawiających się na wyjściach alarmowych
Typ urządzenia: PS — Zasilacze z awaryjnym podtrzymaniem napięcia
Typ urządzenia: CB — Puszki zaciskowe na magistralę RS-485 przeznaczone do stosowania w Cyfrowym Systemie Detekcji Gazów
Typ urządzenia: AKU — Akumulatory 12V= przeznaczone do podtrzymywania napięcia w zasilaczach typu PS lub PU/TB
Typ urządzenia: MDD-CV/T — Konwerter sygnałów cyfrowych umożliwia połączenie dowolnego komputera PC/laptopa z portem RS-485 modułu nadzorczego typu MDD-256/T
Typ urządzenia: SW-20 — Urządzenia zapewniające rozłączenie obu żył przewodu sieciowego 230V~
Rozdzielnie modułowe RZ+
Rozdzielnie modułowe z szynami TS35, wyposażone i okablowane wg życzenia Klienta (gotowe do montażu)
