Podstawy prawne

§ 97.1. Pomieszczenia przeznaczone do składowania lub stosowania materiałów niebezpiecznych pod względem pożarowym lub wybuchowym oraz pomieszczenia, w których istnieje niebezpieczeństwo wydzielania się substancji sklasyfikowanych jako niebezpieczne, powinny być wyposażone w:
1) urządzenia zapewniające sygnalizację o zagrożeniach;

Dział IV
Wyposażenie techniczne budynków
Rozdział 7
Instalacja gazowa na paliwa gazowe


§ 156. 6. Wymagania dla instalacji gazowych, o których mowa w rozporządzeniu, nie dotyczą instalacji przeznaczonych dla celów rolniczych i produkcyjno-przemysłowych (technologicznych).

§ 158. 1. Instalacje sygnalizujące niedopuszczalny poziom stężenia gazu mogą być stosowane w budynkach, w których jest ustanowiony stały nadzór, zapewniający podejmowanie działań zaradczych, a także w budynkach jednorodzinnych.
2. Czujki sygnalizujące niedopuszczalny poziom stężenia gazu w budynkach, o których mowa w ust. 1, powinny być instalowane w piwnicach i suterenach oraz w pomieszczeniach, w których istnieje możliwość nagromadzenia gazu przy stanach awaryjnych instalacji lub przyłącza gazowego.
3. Sygnały alarmowe stanu zagrożenia wybuchem w budynkach, z wyłączeniem budynków jednorodzinnych, powinny być kierowane do służb lub osób zobowiązanych do podjęcia skutecznej akcji zapobiegawczej.
4. Zabrania się instalowania urządzeń sygnalizacyjno-odcinających dopływ gazu do części mieszkalnej budynku
wielorodzinnego. Nie dotyczy to indywidualnych urządzeń sygnalizacyjno-odcinających dopływ gazu do odrębnych mieszkań.
5. Urządzenia sygnalizacyjno-odcinające dopływ gazu należy stosować w tych pomieszczeniach, w których łączna nominalna moc cieplna zainstalowanych urządzeń gazowych jest większa niż 60 kW.
6. Zawór odcinający dopływ gazu do budynku, będący elementem składowym urządzenia sygnalizacyjno-odcinającego, powinien być instalowany poza budynkiem, między kurkiem głównym a wprowadzeniem przewodu do budynku.

§ 176.9. Do pomieszczeń technicznych z zainstalowanymi kotłami o łącznej mocy cieplnej powyżej 60 kW do 2000 kW, zlokalizowanych w budynku o innym przeznaczeniu niż kotłownia, należy doprowadzić odrębny przewód gazowy, z którego nie mogą być zasilane pozostałe urządzenia gazowe w tym budynku.

Wykrywane media

Medium:
metan (CH4) §
Zagrożenie:
gaz wybuchowy
DGW (dolna granica wybuchowości):
4,4 %v/v
Gęstość względem powietrza:
0,55
Medium:
propan-butan (LPG) §
Zagrożenie:
gaz wybuchowy
DGW (dolna granica wybuchowości):
2,1 %v/v
Gęstość względem powietrza:
1,8

Lokalizacja detektorów

  1. Gaz ziemny (metan): montaż pionowo, sensorem w dół; w najwyższym punkcie pomieszczenia – pod stropem nad odbiornikiem gazu i/lub w przestrzeniach ograniczonych barierami konstrukcyjnymi uniemożliwiającymi swobodne przemieszczanie się gazu (podciągi, świetliki itd.); dolna krawędź detektora ok. 30 cm poniżej najwyższego punktu; w przypadku sufitów podwieszanych – w przestrzeni międzysufitowej.
  2. Gaz płynny (propan-butan): montaż pionowo, sensorem w dół; przy posadzce przy odbiornikach gazu; dolna krawędź detektora ok. 30 cm nad poziomem posadzki.
  3. Możliwie blisko miejsca emisji.
  4. W miejscu niezagrożonym bezpośrednim wpływem powietrza zewnętrznego, pary wodnej, płynów, tłustych oparów, gazów spalinowych.
  5. Z dala od otworów wentylacji nawiewnej, otworów okiennych i drzwiowych.

Standardowe konfiguracje systemów detekcji gazów

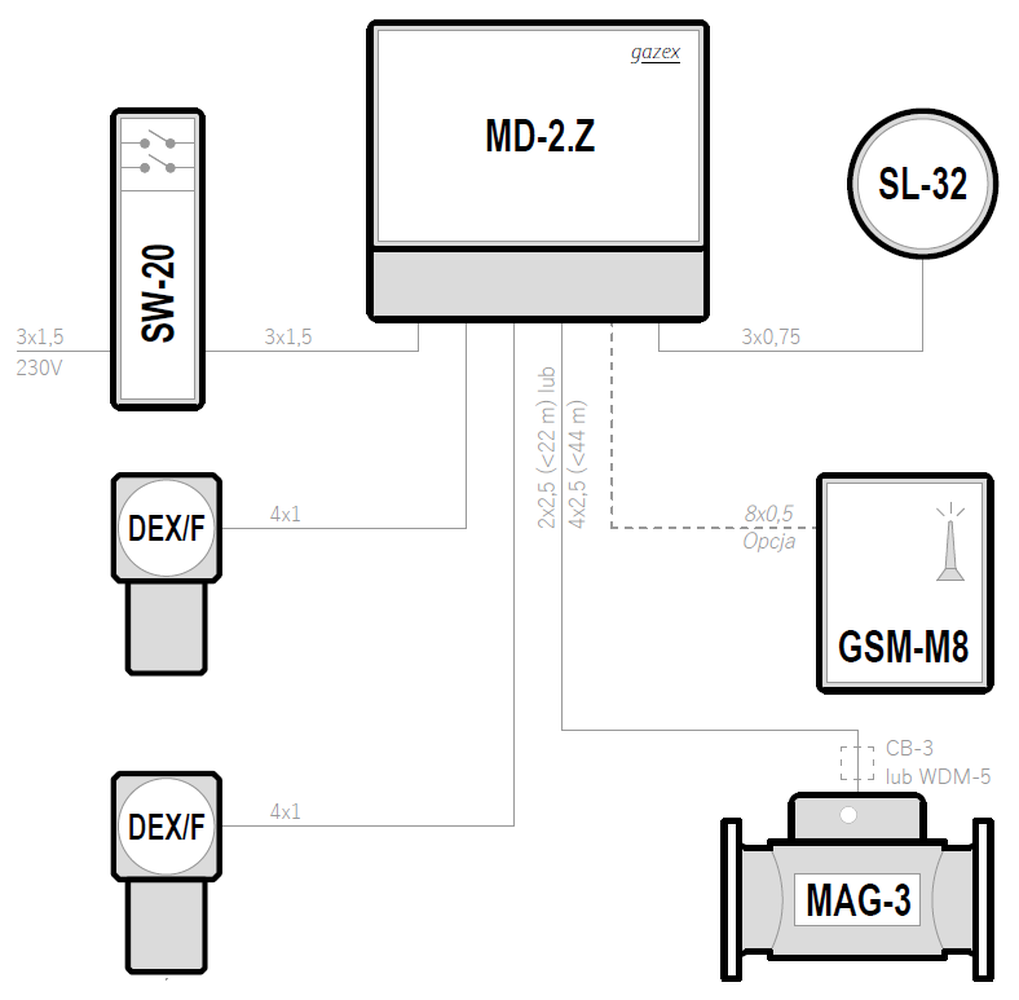

Przykład 1
Topologia systemu
Gwiazda
Napięcie zasilania modułu sterującego
230V~
Moduł sterujący
MD-2.Z
Maksymalna ilość detektorów gazu
2
Awaryjne podtrzymanie zasilania

Typ urządzenia: DEX/F — Progowe detektory gazów toksycznych, wybuchowych, tlenu (O2) lub czynników chłodniczych o budowie przeciwwybuchowej (ATEX)
Typ urządzenia: DEX/F — Progowe detektory gazów toksycznych, wybuchowych, tlenu (O2) lub czynników chłodniczych o budowie przeciwwybuchowej (ATEX)
Typ urządzenia: MD-1, MD-2, MD-4 — Progowe moduły sterujące do kontroli i zasilania od 1 do 2/4 progowych detektorów gazów typu DEX/F, DEX/A, DG/F lub DG.EN
Typ urządzenia: SL-32 — Sygnalizatory optyczno-akustyczne do dźwiękowej i wizualnej prezentacji stanów alarmowych, pojawiających się na wyjściach alarmowych
Typ urządzenia: GSM — Urządzenia przeznaczone do zdalnego nadzoru stanu systemu detekcji gazów
Typ urządzenia: SW-20 — Urządzenia zapewniające rozłączenie obu żył przewodu sieciowego 230V~
Typ urządzenia: WDM — Specjalistyczne puszki zaciskowe z certyfikatem ATEX
Zawory klapowe MAG-3 Ex
Pełnoprzelotowe zawory klapowe, odcinające o rewolucyjnie prostej, a tym samym taniej i niezawodnej, zwartej konstrukcji (ATEX)

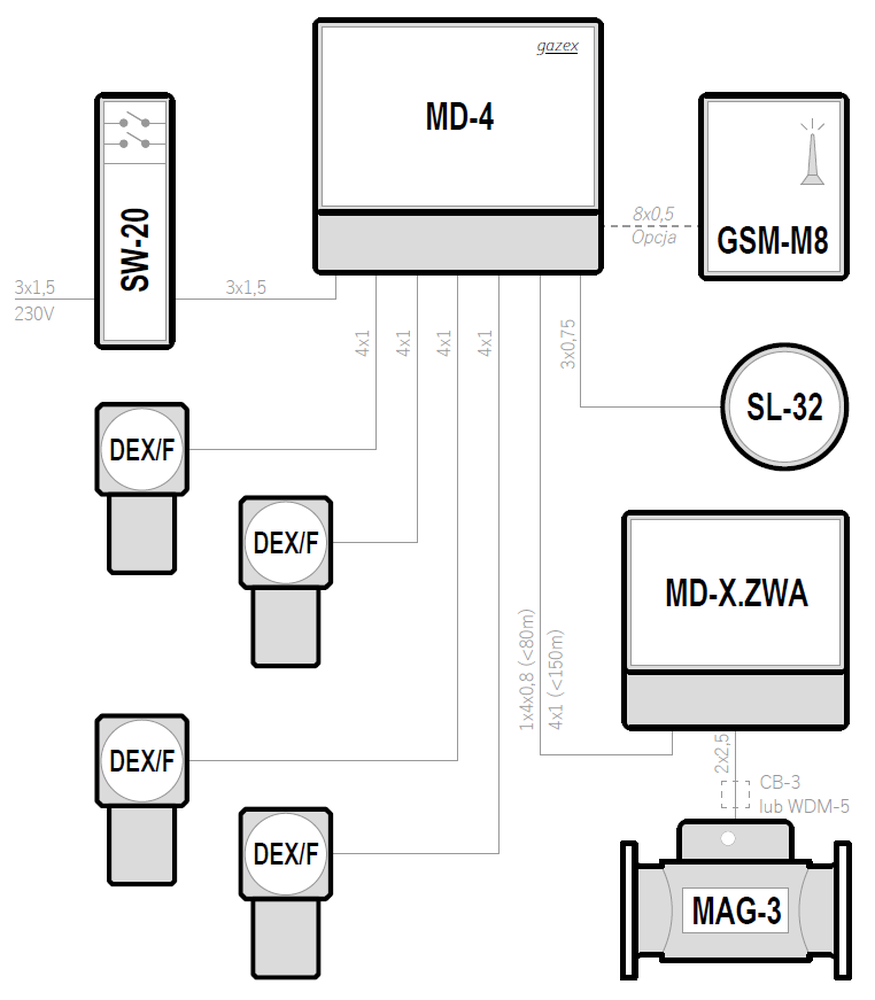

Przykład 2
Topologia systemu
Gwiazda
Napięcie zasilania modułu sterującego
230V~
Moduł sterujący
MD-4
Maksymalna ilość detektorów gazu
4
Awaryjne podtrzymanie zasilania

Typ urządzenia: DEX/F — Progowe detektory gazów toksycznych, wybuchowych, tlenu (O2) lub czynników chłodniczych o budowie przeciwwybuchowej (ATEX)
Typ urządzenia: DEX/F — Progowe detektory gazów toksycznych, wybuchowych, tlenu (O2) lub czynników chłodniczych o budowie przeciwwybuchowej (ATEX)
Typ urządzenia: MD-1, MD-2, MD-4 — Progowe moduły sterujące do kontroli i zasilania od 1 do 2/4 progowych detektorów gazów typu DEX/F, DEX/A, DG/F lub DG.EN
Typ urządzenia: MD-X.ZWA — Moduły sterujące zaworami odcinającymi MAG-3 w Aktywnym Systemie Bezpieczeństwa Instalacji Gazowej (ASBIG®) z odległych systemów detekcji gazów
Typ urządzenia: SL-32 — Sygnalizatory optyczno-akustyczne do dźwiękowej i wizualnej prezentacji stanów alarmowych, pojawiających się na wyjściach alarmowych
Typ urządzenia: GSM — Urządzenia przeznaczone do zdalnego nadzoru stanu systemu detekcji gazów
Typ urządzenia: SW-20 — Urządzenia zapewniające rozłączenie obu żył przewodu sieciowego 230V~
Typ urządzenia: WDM — Specjalistyczne puszki zaciskowe z certyfikatem ATEX
Zawory klapowe MAG-3 Ex
Pełnoprzelotowe zawory klapowe, odcinające o rewolucyjnie prostej, a tym samym taniej i niezawodnej, zwartej konstrukcji (ATEX)

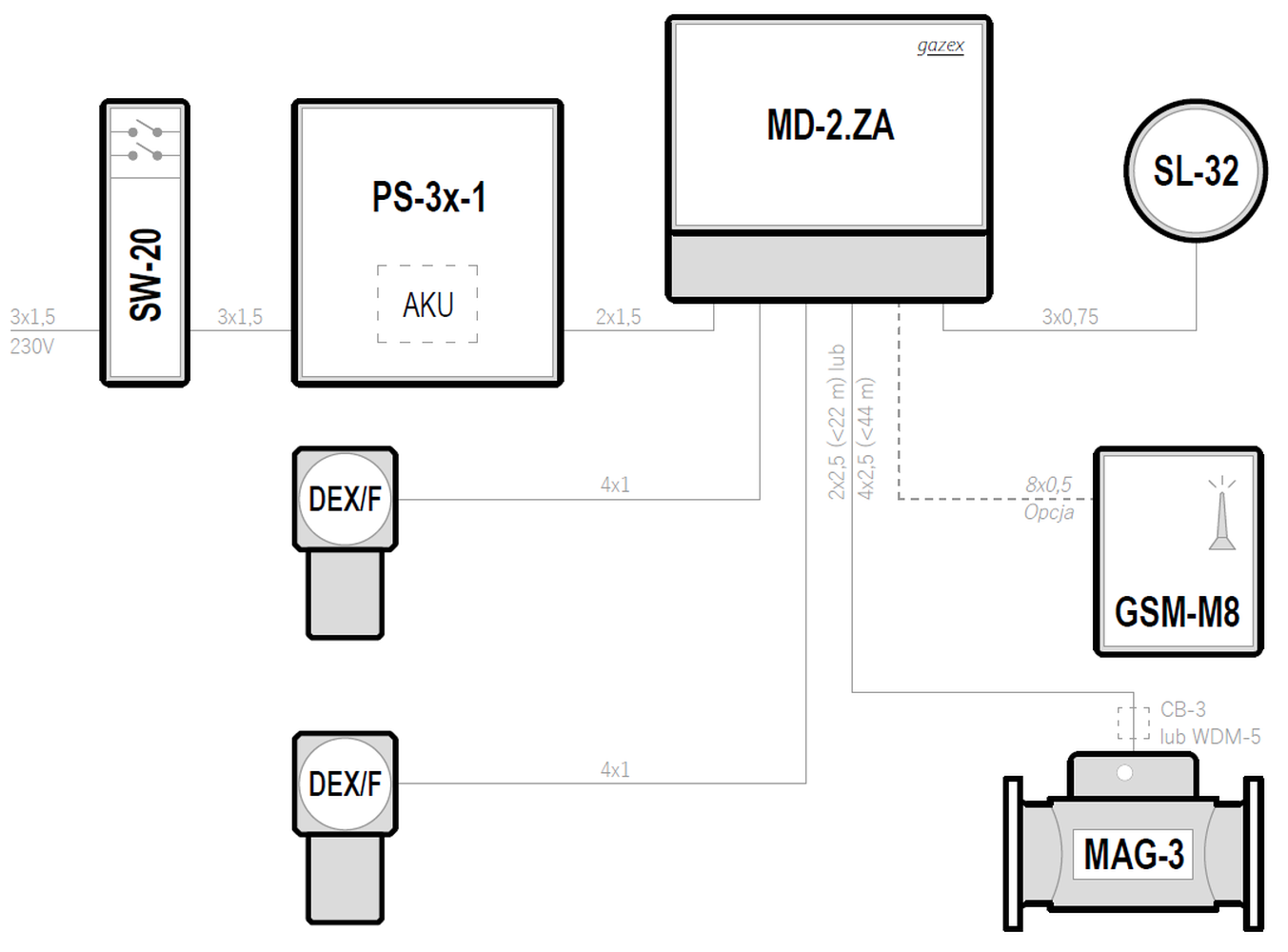

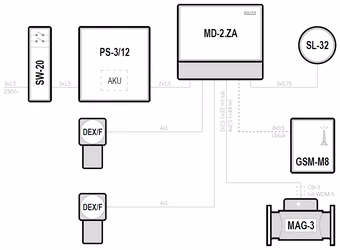

Przykład 3
Topologia systemu
Gwiazda
Napięcie zasilania modułu sterującego
12V=
Moduł sterujący
MD-2.ZA
Maksymalna ilość detektorów gazu
2
Awaryjne podtrzymanie zasilania

Typ urządzenia: DEX/F — Progowe detektory gazów toksycznych, wybuchowych, tlenu (O2) lub czynników chłodniczych o budowie przeciwwybuchowej (ATEX)
Typ urządzenia: DEX/F — Progowe detektory gazów toksycznych, wybuchowych, tlenu (O2) lub czynników chłodniczych o budowie przeciwwybuchowej (ATEX)
Typ urządzenia: MD-1, MD-2, MD-4 — Progowe moduły sterujące do kontroli i zasilania od 1 do 2/4 progowych detektorów gazów typu DEX/F, DEX/A, DG/F lub DG.EN
Typ urządzenia: SL-32 — Sygnalizatory optyczno-akustyczne do dźwiękowej i wizualnej prezentacji stanów alarmowych, pojawiających się na wyjściach alarmowych
Typ urządzenia: PS — Zasilacze z awaryjnym podtrzymaniem napięcia
Typ urządzenia: AKU — Akumulatory 12V= przeznaczone do podtrzymywania napięcia w zasilaczach typu PS lub PU/TB
Typ urządzenia: GSM — Urządzenia przeznaczone do zdalnego nadzoru stanu systemu detekcji gazów
Typ urządzenia: SW-20 — Urządzenia zapewniające rozłączenie obu żył przewodu sieciowego 230V~
Typ urządzenia: WDM — Specjalistyczne puszki zaciskowe z certyfikatem ATEX
Zawory klapowe MAG-3 Ex
Pełnoprzelotowe zawory klapowe, odcinające o rewolucyjnie prostej, a tym samym taniej i niezawodnej, zwartej konstrukcji (ATEX)
