Krioterapia w wykorzystaniem ciekłego azotu – pomiar spadku stężenia tlenu w powietrzu otaczającym kriokomorę.
Podstawy prawne
Rozporządzenie w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy
Dz.U. 2003 nr 169 poz. 1650
§ 97.1. Pomieszczenia przeznaczone do składowania lub stosowania materiałów niebezpiecznych pod względem pożarowym lub wybuchowym oraz pomieszczenia, w których istnieje niebezpieczeństwo wydzielania się substancji sklasyfikowanych jako niebezpieczne, powinny być wyposażone w:
1) urządzenia zapewniające sygnalizację o zagrożeniach;
Wykrywane media
- Medium:
- tlen (O2) §
- Zagrożenie:
- niedotlenienie
- Gęstość względem powietrza:
- 1,11
Lokalizacja detektorów
- Na zewnątrz kriokomory;
- W strefie przebywania ludzi; 1,6-1,8 m nad poziomem posadzki;
- W miejscu niezagrożonym bezpośrednim wpływem powietrza zewnętrznego, pary wodnej, płynów;
- Z dala od otworów wentylacji nawiewnej, otworów okiennych i drzwiowych.
Standardowe konfiguracje systemów detekcji gazów

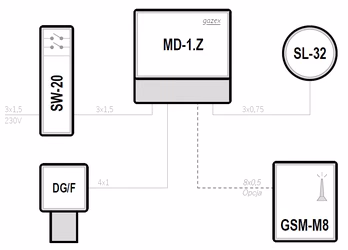

Przykład 1
- Topologia systemu
- Gwiazda
- Napięcie zasilania modułu sterującego
- 230V~
- Moduł sterujący
- MD-1.Z
- Maksymalna ilość detektorów gazu
- 1
- Awaryjne podtrzymanie zasilania
- ✓
Urządzenia użyte w konfiguracji systemu detekcji gazu
DG-9E5/N
Sensor elektrochemiczny
Sensor elektrochemiczny
Typ urządzenia: DG/F — Progowe detektory gazów toksycznych, wybuchowych, tlenu (O2) lub czynników chłodniczych o budowie bryzgoszczelnej
MD-1.Z
Typ urządzenia: MD-1, MD-2, MD-4 — Progowe moduły sterujące do kontroli i zasilania od 1 do 2/4 progowych detektorów gazów typu DEX/F, DEX/A, DG/F lub DG.EN
SL-32
Typ urządzenia: SL-32 — Sygnalizatory optyczno-akustyczne do dźwiękowej i wizualnej prezentacji stanów alarmowych, pojawiających się na wyjściach alarmowych

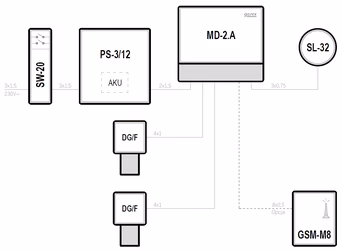

Przykład 2
- Topologia systemu
- Gwiazda
- Napięcie zasilania modułu sterującego
- 12V=
- Moduł sterujący
- MD-2.A
- Maksymalna ilość detektorów gazu
- 2
- Awaryjne podtrzymanie zasilania
- ✓
Urządzenia użyte w konfiguracji systemu detekcji gazu
DG-9E5/N
Sensor elektrochemiczny
Sensor elektrochemiczny
Typ urządzenia: DG/F — Progowe detektory gazów toksycznych, wybuchowych, tlenu (O2) lub czynników chłodniczych o budowie bryzgoszczelnej
MD-2.A
Typ urządzenia: MD-1, MD-2, MD-4 — Progowe moduły sterujące do kontroli i zasilania od 1 do 2/4 progowych detektorów gazów typu DEX/F, DEX/A, DG/F lub DG.EN
SL-32
Typ urządzenia: SL-32 — Sygnalizatory optyczno-akustyczne do dźwiękowej i wizualnej prezentacji stanów alarmowych, pojawiających się na wyjściach alarmowych
AKU-7
Typ urządzenia: AKU — Akumulatory 12V= przeznaczone do podtrzymywania napięcia w zasilaczach typu PS lub PU/TB

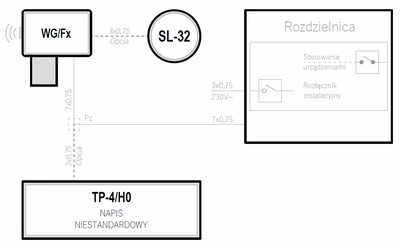

Przykład 3
- Topologia systemu
- Szeregowa (liniowa)
- Napięcie zasilania
- 230V~
- Maksymalna ilość detektorów gazu
- ∞
- Awaryjne podtrzymanie zasilania
- —
Urządzenia użyte w konfiguracji systemu detekcji gazu
WG-9E5.EGx
Sensor elektrochemiczny
Sensor elektrochemiczny
Typ urządzenia: WG.EGx — Progowe, autonomiczne detektory dwutlenku węgla (CO2), tlenku węgla (CO), tlenu (O2), gazów wybuchowych (LPG/CNG) lub czynników chłodniczych
