Podstawy prawne

Rozdział 1
Przepisy ogólne

Art. 12. 1. Stacjonarne urządzenia chłodnicze, klimatyzacyjne i pompy ciepła, agregaty chłodnicze w samochodach ciężarowych chłodniach i przyczepach chłodniach oraz stacjonarne systemy ochrony przeciwpożarowej, zawierające co najmniej 3 kg substancji kontrolowanych, sprawdzane są pod względem wycieków zgodnie z art. 23 rozporządzenia (WE) nr 1005/2009.
2. Stacjonarne urządzenia chłodnicze, klimatyzacyjne i pompy ciepła, agregaty chłodnicze w samochodach ciężarowych chłodniach i przyczepach chłodniach oraz stacjonarne systemy ochrony przeciwpożarowej, a także rozdzielnice elektryczne i organiczne obiegi Rankine’a, zawierające co najmniej 5 ton ekwiwalentu CO2 fluorowanych gazów cieplarnianych sprawdzane są pod względem wycieków zgodnie z art. 4 rozporządzenia (UE) nr 517/2014.

Rozdział 2
Obowiązek prowadzenia dokumentacji przez operatorów urządzeń i systemów ochrony przeciwpożarowej

Art. 14. 1. Dokumentację, o której mowa w art. 6 ust. 1 rozporządzenia (UE) nr 517/2014 oraz art. 23 ust. 3 rozporządzenia (WE) nr 1005/2009, dla stacjonarnych urządzeń chłodniczych i klimatyzacyjnych, pomp ciepła, urządzeń będących agregatami chłodniczymi w samochodach ciężarowych chłodniach i przyczepach chłodniach, urządzeń będących organicznymi obiegami Rankine’a, zawierających co najmniej 3 kg substancji kontrolowanych lub co najmniej 5 ton ekwiwalentu CO2 fluorowanych gazów cieplarnianych, jak również dla urządzeń będących rozdzielnicami elektrycznymi zawierającymi fluorowane gazy cieplarniane w ilości co najmniej 5 ton ekwiwalentu CO2 lub stacjonarnych urządzeń zawierających rozpuszczalniki na bazie fluorowanych gazów cieplarnianych w ilości co najmniej 5 ton ekwiwalentu CO2, z zastrzeżeniem art. 4 ust. 1 rozporządzenia (UE) nr 517/2014, sporządza się w formie Karty Urządzenia, a w przypadku urządzeń będących stacjonarnymi systemami ochrony przeciwpożarowej zawierających co najmniej 3 kg substancji kontrolowanych lub co najmniej 5 ton ekwiwalentu CO2 fluorowanych gazów cieplarnianych, w formie Karty Systemu
Ochrony Przeciwpożarowej.

3. Karta Urządzenia oraz Karta Systemu Ochrony Przeciwpożarowej zawierają w szczególności:

4) zestawienie wykonanych czynności dotyczących instalowania, konserwacji lub serwisowania i kontroli szczelności, naprawy oraz naprawy nieszczelności i likwidacji urządzenia, w tym:

c) informacje na temat instalowania systemów wykrywania wycieków w urządzeniu oraz ich kontrolowania zgodnie z art. 5 rozporządzenia (UE) nr 517/2014,

Art. 48. Administracyjną karę pieniężną w wysokości od 4 000 do 10 000 zł wymierza się za:

9) niezapewnienie, wbrew art. 5 rozporządzenia (UE) nr 517/2014, zainstalowania systemów wykrywania wycieków, z wyłączeniem stacjonarnych systemów ochrony przeciwpożarowej;
10) niezapewnienie w terminie, o którym mowa w art. 5 rozporządzenia (UE) nr 517/2014, kontroli systemów wykrywania wycieków, z wyłączeniem stacjonarnych systemów ochrony przeciwpożarowej;
11) niezapewnienie, wbrew art. 5 rozporządzenia (UE) nr 517/2014, zainstalowania w stacjonarnych systemach ochrony przeciwpożarowej zawierających fluorowane gazy cieplarniane w ilości 500 ton ekwiwalentu CO2 lub większej systemów wykrywania wycieków;
12) niezapewnienie w terminie, o którym mowa w art. 5 rozporządzenia (UE) nr 517/2014, kontroli systemów wykrywania wycieków zainstalowanych w stacjonarnych systemach ochrony przeciwpożarowej zawierających fluorowane gazy cieplarniane w ilości 500 ton ekwiwalentu CO2 lub większej;

Artykuł 4
Kontrole szczelności

  1. Operatorzy urządzeń, które zawierają fluorowane gazy cieplarniane w ilości 5 ton ekwiwalentu CO2 lub większej i niezawarte w piankach, zapewniają, aby urządzenia były poddawane kontrolom szczelności. Hermetycznie zamknięte urządzenia, zawierające fluorowane gazy cieplarniane w ilościach mniejszych niż 10 ton ekwiwalentu CO2, nie podlegają kontrolom szczelności na podstawie niniejszego artykułu, pod warunkiem że urządzenia te są
    oznakowane jako hermetycznie zamknięte.

  2. Ust. 1 ma zastosowanie do operatorów następujących urządzeń, które zawierają fluorowane gazy cieplarniane:
    a) stacjonarne urządzenia chłodnicze;
    b) stacjonarne urządzenia klimatyzacyjne;
    c) stacjonarne pompy ciepła;
    d) stacjonarne urządzenia ochrony przeciwpożarowej;
    e) agregaty chłodnicze samochodów ciężarowych chłodni i przyczep chłodni;
    f) rozdzielnice elektryczne;
    g) organiczne obiegi Rankine’a.
    Jeżeli chodzi o urządzenia, o których mowa w akapicie pierwszym lit. a)–e), kontrole są przeprowadzane przez certyfikowane osoby fizyczne zgodnie z przepisami przewidzianymi w art. 10.

  3. Kontrole szczelności zgodnie z ust. 1 przeprowadza się z następującą częstotliwością:
    a) w przypadku urządzeń, które zawierają fluorowane gazy cieplarniane w ilości 5 ton ekwiwalentu CO2 lub większej, ale mniejszej niż 50 ton ekwiwalentu CO2: co najmniej raz na 12 miesięcy lub co najmniej raz na 24 miesiące, jeżeli mają zainstalowany system wykrywania wycieków;
    b) w przypadku urządzeń, które zawierają fluorowane gazy cieplarniane w ilości 50 ton ekwiwalentu CO2 lub większej, ale mniejszej niż 500 ton ekwiwalentu CO2: co najmniej raz na sześć miesięcy lub co najmniej raz na 12 miesięcy, jeżeli mają zainstalowany system wykrywania wycieków;
    c) w przypadku urządzeń, które zawierają fluorowane gazy cieplarniane w ilości 500 ton ekwiwalentu CO2 lub większej: co najmniej raz na trzy miesiące lub co najmniej raz na sześć miesięcy, jeżeli mają zainstalowany system wykrywania wycieków.

Artykuł 5
Systemy wykrywania wycieków

  1. Operatorzy urządzeń wymienionych w art. 4 ust. 2 lit. a)–d), zawierających fluorowane gazy cieplarniane w ilościach 500 ton ekwiwalentu CO2 lub większej, zapewniają, aby urządzenia te były wyposażone w system wykrywania wycieków, który alarmuje operatora lub firmę serwisową o każdym wycieku.
  2. Operatorzy urządzeń wymienionych w art. 4 ust. 2 lit. f) i g), zawierających fluorowane gazy cieplarniane w ilościach 500 ton ekwiwalentu CO2 lub większej i zainstalowanych od dnia 1 stycznia 2017 r., zapewniają, aby urządzenia te były wyposażone w system wykrywania wycieków, który alarmuje operatora lub firmę serwisową o każdym wycieku.
  3. Operatorzy urządzeń wymienionych w art. 4 ust. 2 lit. a)–d) i g), które podlegają przepisom ust. 1 lub 2 niniejszego artykułu, zapewniają, aby systemy wykrywania wycieków były kontrolowane co najmniej raz na 12 miesięcy w celu zapewnienia ich właściwego działania.
  4. Operatorzy urządzeń wymienionych w art. 4 ust. 2 lit. f), które podlegają przepisom ust. 2 niniejszego artykułu, zapewniają, aby systemy wykrywania wycieków były kontrolowane co najmniej raz na 6 lat w celu zapewnienia ich właściwego działania.

Cześć 1: Wymagania podstawowe, definicje, klasyfikacja i kryteria wyboru.

Rozdział 3
Terminy i definicje

3.8.7. Wykrywacz czynnika chłodniczego – czujnik, który reaguje na wcześniej ustalone stężenia gazu czynnika chłodniczego w środowisku.

Część 3: Usytuowanie instalacji i ochrona osobista.

Rozdział 7
Urządzenia alarmowe

7.1. Postanowienie ogólne. W przypadku gdy w maszynowni i/lub w przestrzeni użytkowej zastosowano alarm w celu ostrzegania o wycieku czynnika ziębniczego, powinien on ostrzegać o wycieku czynnika w sposób zgodny z 7.3.

7.3. Sygnały ostrzegawcze instalacji alarmowej. Instalacja alarmowa powinna generować sygnały ostrzegawcze zarówno akustyczne, jak i świetlne. (…) Instalacja alarmowa powinna wysyłać sygnały ostrzegawcze zarówno do wewnątrz, jak i na zewnątrz maszynowni.

Rozdział 8
Wykrywacze

8.1. Postanowienia ogólne. (…) Zadaniem instalacji wykrywającej dowolne czynnik ziębnicze (…) jest podnoszenie alarmów i uruchamianie wentylacji w przypadku, gdy stężenie czynnika ziębniczego przekroczy 25 % LFL lub 50 % wartości stosunku ATEL/ODL.
8.2. Miejsce zamontowania wykrywaczy należy wybierać w zależności od czynnika ziębniczego, do którego są przeznaczone. Powinny być one umieszczane w miejscach, w których będzie się gromadzić czynnik ziębniczy wydostający się z instalacji przez nieszczelności.

Wykrywane media

Medium:
czynnik chłodniczy R32 §
Zagrożenie:
niedotlenienie, gaz cieplarniany
Gęstość względem powietrza:
1,8
Medium:
czynnik chłodniczy R410A §
Zagrożenie:
niedotlenienie, gaz cieplarniany
Gęstość względem powietrza:
15,0

Lokalizacja detektorów

  1. Możliwie blisko miejsca potencjalnego źródła wycieku czynnika chłodniczego; dolna krawędź detektora 0,3 m nad poziomem posadzki.
  2. W miejscu niezagrożonym bezpośrednim wpływem powietrza zewnętrznego, pary wodnej, płynów, tłustych oparów.
  3. Z dala od otworów wentylacji nawiewnej, otworów okiennych i drzwiowych.

Standardowe konfiguracje systemów detekcji gazów

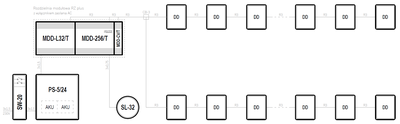

Przykład 1
Topologia systemu
Magistrala
Napięcie zasilania modułu sterującego
24V=
Moduł sterujący
MDD-256/T
Maksymalna ilość detektorów gazu
224
Awaryjne podtrzymanie zasilania

Typ urządzenia: DD — Progowe detektory gazów toksycznych, wybuchowych lub czynników chłodniczych stosowane w obiektach użyteczności publicznej (wyposażone w magistralę RS-485)
Typ urządzenia: MDD-256/T — Podstawowe, adresowalne moduły sterujące do nadzoru Cyfrowego Systemu Detekcji Gazów, montaż na szynie TS35
Typ urządzenia: MDD-L32/T — Adresowalne moduły wykonawcze do wizualizacji stanu 32 detektorów, montaż na szynie TS35
Typ urządzenia: SL-32 — Sygnalizatory optyczno-akustyczne do dźwiękowej i wizualnej prezentacji stanów alarmowych, pojawiających się na wyjściach alarmowych
Typ urządzenia: PS — Zasilacze z awaryjnym podtrzymaniem napięcia
Typ urządzenia: CB — Puszki zaciskowe na magistralę RS-485 przeznaczone do stosowania w Cyfrowym Systemie Detekcji Gazów
Typ urządzenia: AKU — Akumulatory 12V= przeznaczone do podtrzymywania napięcia w zasilaczach typu PS lub PU/TB
Typ urządzenia: MDD-CV/T — Konwerter sygnałów cyfrowych umożliwia połączenie dowolnego komputera PC/laptopa z portem RS-485 modułu nadzorczego typu MDD-256/T
Rozdzielnie modułowe RZ+
Rozdzielnie modułowe z szynami TS35, wyposażone i okablowane wg życzenia Klienta (gotowe do montażu)
Przykład 2
Topologia systemu
Magistrala
Napięcie zasilania modułu sterującego
24V=
Moduł sterujący
MDD-256/T
Maksymalna ilość detektorów gazu
224
Awaryjne podtrzymanie zasilania

Typ urządzenia: DD — Progowe detektory gazów toksycznych, wybuchowych lub czynników chłodniczych stosowane w obiektach użyteczności publicznej (wyposażone w magistralę RS-485)
Typ urządzenia: MDD-256/T — Podstawowe, adresowalne moduły sterujące do nadzoru Cyfrowego Systemu Detekcji Gazów, montaż na szynie TS35
Typ urządzenia: MDD-L32/T — Adresowalne moduły wykonawcze do wizualizacji stanu 32 detektorów, montaż na szynie TS35
Typ urządzenia: SL-32 — Sygnalizatory optyczno-akustyczne do dźwiękowej i wizualnej prezentacji stanów alarmowych, pojawiających się na wyjściach alarmowych
Typ urządzenia: PU/T — Impulsowe zasilacze uniwersalne, montaż na szynie TS35
Typ urządzenia: CB — Puszki zaciskowe na magistralę RS-485 przeznaczone do stosowania w Cyfrowym Systemie Detekcji Gazów
Typ urządzenia: MDD-CV/T — Konwerter sygnałów cyfrowych umożliwia połączenie dowolnego komputera PC/laptopa z portem RS-485 modułu nadzorczego typu MDD-256/T
Rozdzielnie modułowe RZ+
Rozdzielnie modułowe z szynami TS35, wyposażone i okablowane wg życzenia Klienta (gotowe do montażu)
