Podstawy prawne
Dział IV
Wyposażenie techniczne budynków
Rozdział 7
Instalacja gazowa na paliwa gazowe
…
§ 156. 6. Wymagania dla instalacji gazowych, o których mowa w rozporządzeniu, nie dotyczą instalacji przeznaczonych dla celów rolniczych i produkcyjno-przemysłowych (technologicznych).
…
§ 158. 1. Instalacje sygnalizujące niedopuszczalny poziom stężenia gazu mogą być stosowane w budynkach, w których jest ustanowiony stały nadzór, zapewniający podejmowanie działań zaradczych, a także w budynkach jednorodzinnych.
2. Czujki sygnalizujące niedopuszczalny poziom stężenia gazu w budynkach, o których mowa w ust. 1, powinny być instalowane w piwnicach i suterenach oraz w pomieszczeniach, w których istnieje możliwość nagromadzenia gazu przy stanach awaryjnych instalacji lub przyłącza gazowego.
3. Sygnały alarmowe stanu zagrożenia wybuchem w budynkach, z wyłączeniem budynków jednorodzinnych, powinny być kierowane do służb lub osób zobowiązanych do podjęcia skutecznej akcji zapobiegawczej.
4. Zabrania się instalowania urządzeń sygnalizacyjno-odcinających dopływ gazu do części mieszkalnej budynku
wielorodzinnego. Nie dotyczy to indywidualnych urządzeń sygnalizacyjno-odcinających dopływ gazu do odrębnych mieszkań.
5. Urządzenia sygnalizacyjno-odcinające dopływ gazu należy stosować w tych pomieszczeniach, w których łączna nominalna moc cieplna zainstalowanych urządzeń gazowych jest większa niż 60 kW.
6. Zawór odcinający dopływ gazu do budynku, będący elementem składowym urządzenia sygnalizacyjno-odcinającego, powinien być instalowany poza budynkiem, między kurkiem głównym a wprowadzeniem przewodu do budynku.
…
§ 176.9. Do pomieszczeń technicznych z zainstalowanymi kotłami o łącznej mocy cieplnej powyżej 60 kW do 2000 kW, zlokalizowanych w budynku o innym przeznaczeniu niż kotłownia, należy doprowadzić odrębny przewód gazowy, z którego nie mogą być zasilane pozostałe urządzenia gazowe w tym budynku.
Wykrywane media
- Medium:
- metan (CH4) §
- Zagrożenie:
- gaz wybuchowy
- DGW (dolna granica wybuchowości):
- 4,4 %v/v
- Gęstość względem powietrza:
- 0,55
- Medium:
- propan-butan (LPG) §
- Zagrożenie:
- gaz wybuchowy
- DGW (dolna granica wybuchowości):
- 2,1 %v/v
- Gęstość względem powietrza:
- 1,8
Lokalizacja detektorów
- Gaz ziemny (metan): w najwyższym punkcie pomieszczenia – pod stropem nad odbiornikiem gazu i/lub w przestrzeniach ograniczonych barierami konstrukcyjnymi uniemożliwiającymi swobodne przemieszczanie się gazu (podciągi, świetliki itd.); dolna krawędź detektora ok. 30 cm poniżej najwyższego punktu.
- Gaz płynny (propan-butan): przy posadzce, możliwie blisko odbiorników gazu; dolna krawędź detektora ok. 30 cm nad poziomem posadzki.
- Możliwie blisko miejsca emisji.
- W miejscu niezagrożonym bezpośrednim wpływem powietrza zewnętrznego, pary wodnej, płynów, tłustych oparów, gazów spalinowych.
- Z dala od otworów wentylacji nawiewnej, otworów okiennych i drzwiowych.

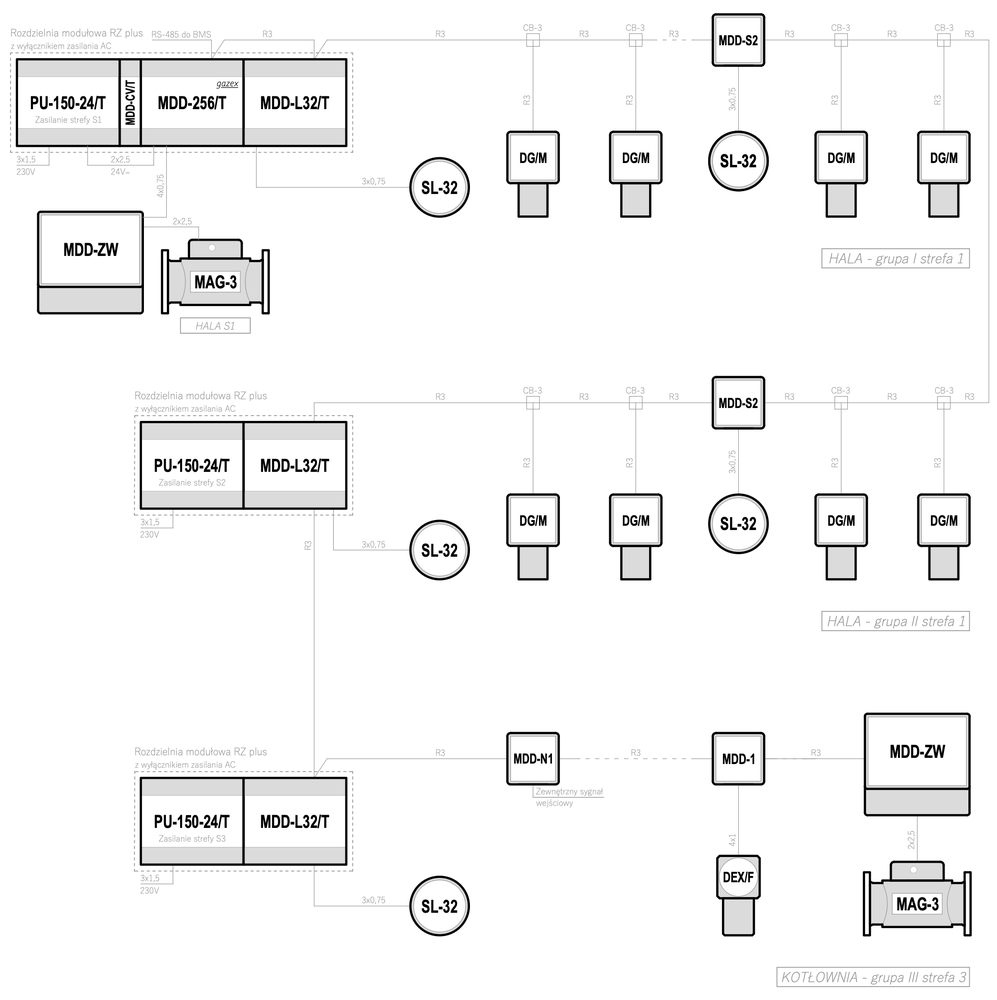

Standardowe konfiguracje systemów detekcji gazów
- Topologia systemu
- Magistrala
- Napięcie zasilania modułu sterującego
- 24V=
- Moduł sterujący
- MDD-256/T
- Maksymalna ilość detektorów gazu
- 224
- Awaryjne podtrzymanie zasilania
- —
Sensor półprzewodnikowy
Sensor półprzewodnikowy

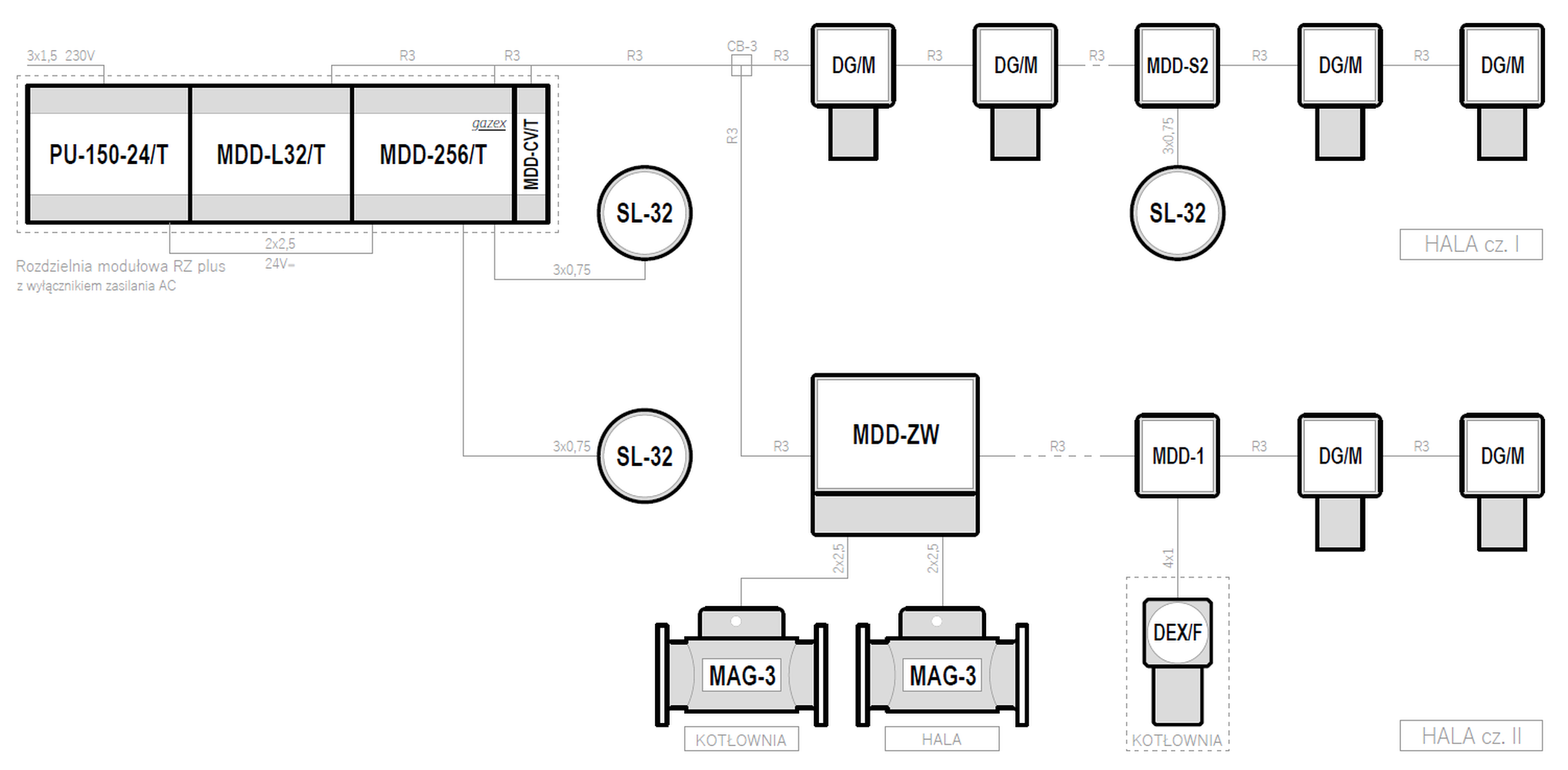

- Topologia systemu
- Magistrala
- Napięcie zasilania modułu sterującego
- 24V=
- Moduł sterujący
- MDD-256/T
- Maksymalna ilość detektorów gazu
- 224
- Awaryjne podtrzymanie zasilania
- —
Sensor półprzewodnikowy
Sensor półprzewodnikowy
