Podstawy prawne
Rozdział 2
Stanowisko kontrolne
…
§ 14.2. Stanowisko okręgowej stacji kontroli pojazdów oraz stacji , o której mowa w art.83 ust.1 pkt.1 lit. b ustawy z dnia 20 czerwca 1997 r.- prawo o ruchu drogowym, powinno być wyposażone w:
…
2) elektroniczny detektor gazów do kontroli nieszczelności instalacji gazowej,
…
§ 15. Wyposażenie technologiczne stanowiska kontrolnego powinno obejmować co najmniej:
…
4) wentylację naturalną oraz mechaniczną nawiewno-wywiewną, zapewniającą dodatkową awaryjną wymianę powietrza, przy czym stanowisko kontrolne powinno być wyposażone w alarmowy czujnik niedopuszczalnego poziomu tlenku węgla, który automatycznie uruchamia tryb awaryjny wentylacji,
…
7) alarmowy czujnik nadmiernego poziomu gazu płynnego i ziemnego w stacji kontroli pojazdów przeprowadzającej badania pojazdów przystosowanych do zasilania gazem.
§ 1. 1. Ustala się wartości najwyższych dopuszczalnych stężeń chemicznych i pyłowych czynników szkodliwych dla zdrowia w środowisku pracy, określone w wykazie stanowiącym załącznik nr 1 do rozporządzenia.
2. Ustala się wartości najwyższych dopuszczalnych natężeń fizycznych czynników szkodliwych dla zdrowia w środowisku pracy, określone w wykazie stanowiącym załącznik nr 2 do rozporządzenia.
§ 2. Wartości, o których mowa w § 1 ust. 1, określają najwyższe dopuszczalne stężenia czynników szkodliwych dla zdrowia, ustalone jako:
1) najwyższe dopuszczalne stężenie (NDS) — wartość średnia ważona stężenia, którego oddziaływanie na pracownika w ciągu 8-godzinnego dobowego i przeciętnego tygodniowego wymiaru czasu pracy, określonego w ustawie z dnia 26 czerwca 1974 r. – Kodeks pracy, przez okres jego aktywności zawodowej nie powinno spowodować ujemnych zmian w jego stanie zdrowia oraz w stanie zdrowia jego przyszłych pokoleń;
2) najwyższe dopuszczalne stężenie chwilowe (NDSCh) — wartość średnia stężenia, które nie powinno spowodować ujemnych zmian w stanie zdrowia pracownika, jeżeli występuje w środowisku pracy nie dłużej niż 15 minut i nie częściej niż 2 razy w czasie zmiany roboczej, w odstępie czasu nie krótszym niż 1 godzina;
3) najwyższe dopuszczalne stężenie pułapowe (NDSP) — wartość stężenia, która ze względu na zagrożenie zdrowia lub życia pracownika nie może być w środowisku pracy przekroczona w żadnym momencie.
Dział III
Budynki i pomieszczenia
Rozdział 10
Garaże dla samochodów osobowych
…
§ 108.1. W garażu zamkniętym należy stosować wentylację:
…
3) mechaniczną, sterowaną czujkami niedopuszczalnego poziomu stężenia tlenku węgla - w innych garażach, niewymienionych w pkt 1 i 2, oraz w kanałach rewizyjnych, służących zawodowej obsłudze i naprawie samochodów bądź znajdujących się w garażach wielostanowiskowych, z zastrzeżeniem § 150 ust. 5.
4) mechaniczną, sterowaną czujkami niedopuszczalnego poziomu stężenia gazu propan-butan - w garażach, w których dopuszcza się parkowanie samochodów zasilanych gazem propan-butan i w których poziom podłogi znajduje się poniżej poziomu terenu.
…
Wykrywane media
- Medium:
- propan-butan (LPG) §
- Zagrożenie:
- gaz wybuchowy
- DGW (dolna granica wybuchowości):
- 2,1 %v/v
- Gęstość względem powietrza:
- 1,8
- Medium:
- tlenek węgla (CO) §
- Zagrożenie:
- gaz toksyczny
- DGW (dolna granica wybuchowości):
- 12,5 %v/v
- NDS (najwyższe dopuszczalne stężenie):
- 23,0 mg/m3
- NDSCh (najwyższe dopuszczalne stężenie chwilowe):
- 117,0 mg/m3
- Gęstość względem powietrza:
- 0,97
- Medium:
- dwutlenek azotu (NO2)
- Zagrożenie:
- gaz toksyczny
- NDS (najwyższe dopuszczalne stężenie):
- 0,2 mg/m3
- NDSCh (najwyższe dopuszczalne stężenie chwilowe):
- 0,5 mg/m3
- Gęstość względem powietrza:
- 1,58
- Medium:
- wodór (H2)
- Zagrożenie:
- gaz wybuchowy
- DGW (dolna granica wybuchowości):
- 4,0 %v/v
- Gęstość względem powietrza:
- 0,07
Lokalizacja detektorów
- Tlenek węgla (CO): na słupach konstrukcji nośnej lub na ścianach; 1,6-1,8 m nad poziomem posadzki; obszar detekcji ≈ okrąg o promieniu 8 m;
- Propan-butan (LPG): na słupach konstrukcji nośnej lub na ścianach; dolna krawędź detektora ok. 30 cm nad poziomem posadzki; z dala od otworów wywiewnych w przypadku wentylacji kanałowej.
- Propan-butan (LPG) w kanałach diagnostycznych: dolna krawędź detektora ok. 30 cm nad poziomem posadzki; z dala od otworów wywiewnych.
- Standardowe rozwiązanie – montaż parami, detektor LPG zasilany z detektora CO.
- Wodór: dolna krawędź detektora ok. 30 cm poniżej poziomu stropu; z dala od otworów wentylacji nawiewnej, otworów okiennych i drzwiowych.
- Tlenki azotu: na słupach konstrukcji nośnej lub na ścianach; 1,6-1,8 m nad poziomem posadzki.
- W miejscu niezagrożonym bezpośrednim wpływem pary wodnej, płynów, gazów spalinowych.
- Z dala od otworów wentylacji nawiewnej, otworów okiennych i drzwiowych.
Standardowe konfiguracje systemów detekcji gazów

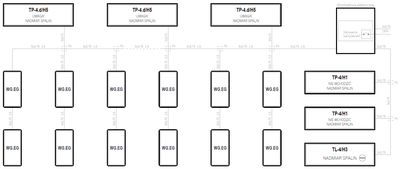

- Topologia systemu
- Szeregowa (liniowa)
- Napięcie zasilania
- 230V~
- Maksymalna ilość detektorów gazu
- ∞
- Awaryjne podtrzymanie zasilania
- —
Sensor półprzewodnikowy
Sensor półprzewodnikowy

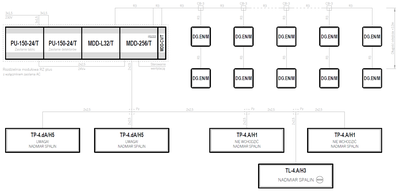

- Topologia systemu
- Magistrala
- Napięcie zasilania modułu sterującego
- 24V=
- Moduł sterujący
- MDD-256/T
- Maksymalna ilość detektorów gazu
- 224
- Awaryjne podtrzymanie zasilania
- —
Sensor półprzewodnikowy
Sensor półprzewodnikowy

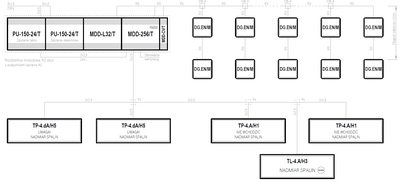

- Topologia systemu
- Magistrala
- Napięcie zasilania modułu sterującego
- 24V=
- Moduł sterujący
- MDD-256/T
- Maksymalna ilość detektorów gazu
- 224
- Awaryjne podtrzymanie zasilania
- —
Sensor półprzewodnikowy
Sensor półprzewodnikowy
Podstawy prawne
Rozdział 2
Stanowisko kontrolne
…
§ 14.2. Stanowisko okręgowej stacji kontroli pojazdów oraz stacji , o której mowa w art.83 ust.1 pkt.1 lit. b ustawy z dnia 20 czerwca 1997 r.- prawo o ruchu drogowym, powinno być wyposażone w:
…
2) elektroniczny detektor gazów do kontroli nieszczelności instalacji gazowej,
…
§ 15. Wyposażenie technologiczne stanowiska kontrolnego powinno obejmować co najmniej:
…
4) wentylację naturalną oraz mechaniczną nawiewno-wywiewną, zapewniającą dodatkową awaryjną wymianę powietrza, przy czym stanowisko kontrolne powinno być wyposażone w alarmowy czujnik niedopuszczalnego poziomu tlenku węgla, który automatycznie uruchamia tryb awaryjny wentylacji,
…
7) alarmowy czujnik nadmiernego poziomu gazu płynnego i ziemnego w stacji kontroli pojazdów przeprowadzającej badania pojazdów przystosowanych do zasilania gazem.
§ 1. 1. Ustala się wartości najwyższych dopuszczalnych stężeń chemicznych i pyłowych czynników szkodliwych dla zdrowia w środowisku pracy, określone w wykazie stanowiącym załącznik nr 1 do rozporządzenia.
2. Ustala się wartości najwyższych dopuszczalnych natężeń fizycznych czynników szkodliwych dla zdrowia w środowisku pracy, określone w wykazie stanowiącym załącznik nr 2 do rozporządzenia.
§ 2. Wartości, o których mowa w § 1 ust. 1, określają najwyższe dopuszczalne stężenia czynników szkodliwych dla zdrowia, ustalone jako:
1) najwyższe dopuszczalne stężenie (NDS) — wartość średnia ważona stężenia, którego oddziaływanie na pracownika w ciągu 8-godzinnego dobowego i przeciętnego tygodniowego wymiaru czasu pracy, określonego w ustawie z dnia 26 czerwca 1974 r. – Kodeks pracy, przez okres jego aktywności zawodowej nie powinno spowodować ujemnych zmian w jego stanie zdrowia oraz w stanie zdrowia jego przyszłych pokoleń;
2) najwyższe dopuszczalne stężenie chwilowe (NDSCh) — wartość średnia stężenia, które nie powinno spowodować ujemnych zmian w stanie zdrowia pracownika, jeżeli występuje w środowisku pracy nie dłużej niż 15 minut i nie częściej niż 2 razy w czasie zmiany roboczej, w odstępie czasu nie krótszym niż 1 godzina;
3) najwyższe dopuszczalne stężenie pułapowe (NDSP) — wartość stężenia, która ze względu na zagrożenie zdrowia lub życia pracownika nie może być w środowisku pracy przekroczona w żadnym momencie.
Dział III
Budynki i pomieszczenia
Rozdział 10
Garaże dla samochodów osobowych
…
§ 108.1. W garażu zamkniętym należy stosować wentylację:
…
3) mechaniczną, sterowaną czujkami niedopuszczalnego poziomu stężenia tlenku węgla - w innych garażach, niewymienionych w pkt 1 i 2, oraz w kanałach rewizyjnych, służących zawodowej obsłudze i naprawie samochodów bądź znajdujących się w garażach wielostanowiskowych, z zastrzeżeniem § 150 ust. 5.
4) mechaniczną, sterowaną czujkami niedopuszczalnego poziomu stężenia gazu propan-butan - w garażach, w których dopuszcza się parkowanie samochodów zasilanych gazem propan-butan i w których poziom podłogi znajduje się poniżej poziomu terenu.
…
Wykrywane media
- Medium:
- propan-butan (LPG) §
- Zagrożenie:
- gaz wybuchowy
- DGW (dolna granica wybuchowości):
- 2,1 %v/v
- Gęstość względem powietrza:
- 1,8
- Medium:
- tlenek węgla (CO) §
- Zagrożenie:
- gaz toksyczny
- DGW (dolna granica wybuchowości):
- 12,5 %v/v
- NDS (najwyższe dopuszczalne stężenie):
- 23,0 mg/m3
- NDSCh (najwyższe dopuszczalne stężenie chwilowe):
- 117,0 mg/m3
- Gęstość względem powietrza:
- 0,97
- Medium:
- dwutlenek azotu (NO2)
- Zagrożenie:
- gaz toksyczny
- NDS (najwyższe dopuszczalne stężenie):
- 0,2 mg/m3
- NDSCh (najwyższe dopuszczalne stężenie chwilowe):
- 0,5 mg/m3
- Gęstość względem powietrza:
- 1,58
- Medium:
- dwutlenek węgla (CO2)
- Zagrożenie:
- gaz toksyczny
- NDS (najwyższe dopuszczalne stężenie):
- 9000,0 mg/m3
- NDSCh (najwyższe dopuszczalne stężenie chwilowe):
- 27000,0 mg/m3
- Gęstość względem powietrza:
- 1,52
- Medium:
- metan (CH4)
- Zagrożenie:
- gaz wybuchowy
- DGW (dolna granica wybuchowości):
- 4,4 %v/v
- Gęstość względem powietrza:
- 0,55
- Medium:
- wodór (H2)
- Zagrożenie:
- gaz wybuchowy
- DGW (dolna granica wybuchowości):
- 4,0 %v/v
- Gęstość względem powietrza:
- 0,07
Lokalizacja detektorów
- Tlenek węgla (CO): na słupach konstrukcji nośnej lub na ścianach; 1,6-1,8 m nad poziomem posadzki; obszar detekcji ≈ okrąg o promieniu 8 m.
- Propan-butan (LPG): na słupach konstrukcji nośnej lub na ścianach; dolna krawędź detektora ok. 30 cm nad poziomem posadzki; z dala od otworów wywiewnych w przypadku wentylacji kanałowej.
- Standardowe rozwiązanie – montaż parami, detektor LPG zasilany z detektora CO.
- Propan-butan (LPG) w kanałach diagnostycznych: dolna krawędź detektora ok. 30 cm nad poziomem posadzki; z dala od otworów wywiewnych.
- Metan (CNG, LNG): dolna krawędź detektora ok. 30 cm poniżej poziomu stropu; z dala od otworów wentylacji nawiewnej, otworów okiennych i drzwiowych.
- Tlenki azotu: na słupach konstrukcji nośnej lub na ścianach; 1,6-1,8 m nad poziomem posadzki.
- Dwutlenek węgla: na słupach konstrukcji nośnej lub na ścianach; 1,6-1,8 m nad poziomem posadzki.
- Wodór: dolna krawędź detektora ok. 30 cm poniżej poziomu stropu; z dala od otworów wentylacji nawiewnej, otworów okiennych i drzwiowych.
- W miejscu niezagrożonym bezpośrednim wpływem pary wodnej, płynów, gazów spalinowych.
Standardowe konfiguracje systemów detekcji gazów

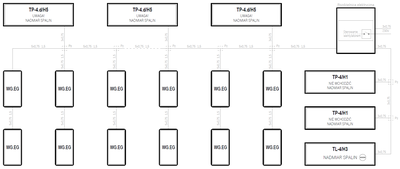

- Topologia systemu
- Szeregowa (liniowa)
- Napięcie zasilania
- 230V~
- Maksymalna ilość detektorów gazu
- ∞
- Awaryjne podtrzymanie zasilania
- —
Sensor półprzewodnikowy
Sensor półprzewodnikowy

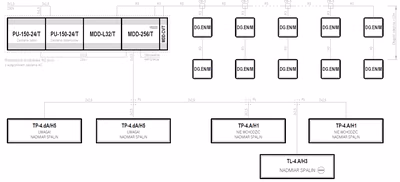

- Topologia systemu
- Magistrala
- Napięcie zasilania modułu sterującego
- 24V=
- Moduł sterujący
- MDD-256/T
- Maksymalna ilość detektorów gazu
- 224
- Awaryjne podtrzymanie zasilania
- —
Sensor półprzewodnikowy
Sensor półprzewodnikowy
