Podstawy prawne

§ 97.1. Pomieszczenia przeznaczone do składowania lub stosowania materiałów niebezpiecznych pod względem pożarowym lub wybuchowym oraz pomieszczenia, w których istnieje niebezpieczeństwo wydzielania się substancji sklasyfikowanych jako niebezpieczne, powinny być wyposażone w:
1) urządzenia zapewniające sygnalizację o zagrożeniach;

§ 7. 1. Pomieszczenia, w których w czasie procesu technologicznego wydziela się dwutlenek węgla lub inne gazy albo w których otwierane są zbiorniki zawierające dwutlenek węgla lub inne gazy, wyposaża się w:
1) wentylację mechaniczną do ich usuwania;
2) system wentylacji awaryjnej, zapewniający co najmniej 10-krotną wymianę powietrza w ciągu godziny;
3) stacjonarne analizatory, sygnalizujące sygnałem świetlnym albo dźwiękowym o przekroczeniu dopuszczalnych wartości stężeń dwutlenku węgla lub innych gazów.

§ 7. 2. Uruchamianie wentylacji mechanicznej w pomieszczeniu fermentowni odbywa się przy użyciu wyłącznika umieszczonego przed wejściem do tego pomieszczenia.

§ 7. 3. W przypadku chłodzenia pomieszczeń amoniakiem, w szczególności przy użyciu amoniakalnego urządzenia chłodniczego, pomieszczenia te wyposaża się w system wentylacji awaryjnej i stacjonarne analizatory, sygnalizujące sygnałem świetlnym lub dźwiękowym o przekroczeniu wartości najwyższego dopuszczalnego stężenia amoniaku.

§ 7. 4. Przed wejściem pracownika do pomieszczenia, w którym występują gazy toksyczne, na co najmniej 15 minut włącza się system wentylacji awaryjnej i obserwuje się wskazania analizatorów.

§ 7. 5. Przed wejściem pracownika do kadzi fermentacyjnych, tanków lub kuf:
1) przewietrza się je;
2) dokonuje się pomiarów stężeń dwutlenku węgla lub innych gazów.

§ 8. 1. W pomieszczeniach, w których w trakcie procesu technologicznego dochodzi do wydzielania się:
1) pyłów i par substancji, wymienionych w wykazie wartości najwyższych dopuszczalnych stężeń chemicznych i pyłowych czynników szkodliwych dla zdrowia w środowisku pracy, określonych w przepisach dotyczących najwyższych dopuszczalnych stężeń i natężeń czynników szkodliwych dla zdrowia w środowisku pracy,
2) substancji palnych

kontroluje się zawartość tlenu oraz stężenie tych pyłów i substancji w powietrzu.

§ 1. 1. Ustala się wartości najwyższych dopuszczalnych stężeń chemicznych i pyłowych czynników szkodliwych dla zdrowia w środowisku pracy, określone w wykazie stanowiącym załącznik nr 1 do rozporządzenia.
2. Ustala się wartości najwyższych dopuszczalnych natężeń fizycznych czynników szkodliwych dla zdrowia w środowisku pracy, określone w wykazie stanowiącym załącznik nr 2 do rozporządzenia.

§ 2. Wartości, o których mowa w § 1 ust. 1, określają najwyższe dopuszczalne stężenia czynników szkodliwych dla zdrowia, ustalone jako:
1) najwyższe dopuszczalne stężenie (NDS) — wartość średnia ważona stężenia, którego oddziaływanie na pracownika w ciągu 8-godzinnego dobowego i przeciętnego tygodniowego wymiaru czasu pracy, określonego w ustawie z dnia 26 czerwca 1974 r. – Kodeks pracy, przez okres jego aktywności zawodowej nie powinno spowodować ujemnych zmian w jego stanie zdrowia oraz w stanie zdrowia jego przyszłych pokoleń;
2) najwyższe dopuszczalne stężenie chwilowe (NDSCh) — wartość średnia stężenia, które nie powinno spowodować ujemnych zmian w stanie zdrowia pracownika, jeżeli występuje w środowisku pracy nie dłużej niż 15 minut i nie częściej niż 2 razy w czasie zmiany roboczej, w odstępie czasu nie krótszym niż 1 godzina;
3) najwyższe dopuszczalne stężenie pułapowe (NDSP) — wartość stężenia, która ze względu na zagrożenie zdrowia lub życia pracownika nie może być w środowisku pracy przekroczona w żadnym momencie.

Wykrywane media

Medium:
dwutlenek węgla (CO2) §
Zagrożenie:
gaz toksyczny
NDS (najwyższe dopuszczalne stężenie):
9000,0 mg/m3
NDSCh (najwyższe dopuszczalne stężenie chwilowe):
27000,0 mg/m3
Gęstość względem powietrza:
1,52

Lokalizacja detektorów

  1. Wysokość montażu detektora: 0,3-0,5 m nad poziomem posadzki.
  2. W miejscu niezagrożonym bezpośrednim wpływem powietrza zewnętrznego, pary wodnej, płynów, tłustych oparów, gazów spalinowych.
  3. Z dala od otworów wentylacji nawiewnej, otworów okiennych i drzwiowych.

Standardowe konfiguracje systemów detekcji gazów

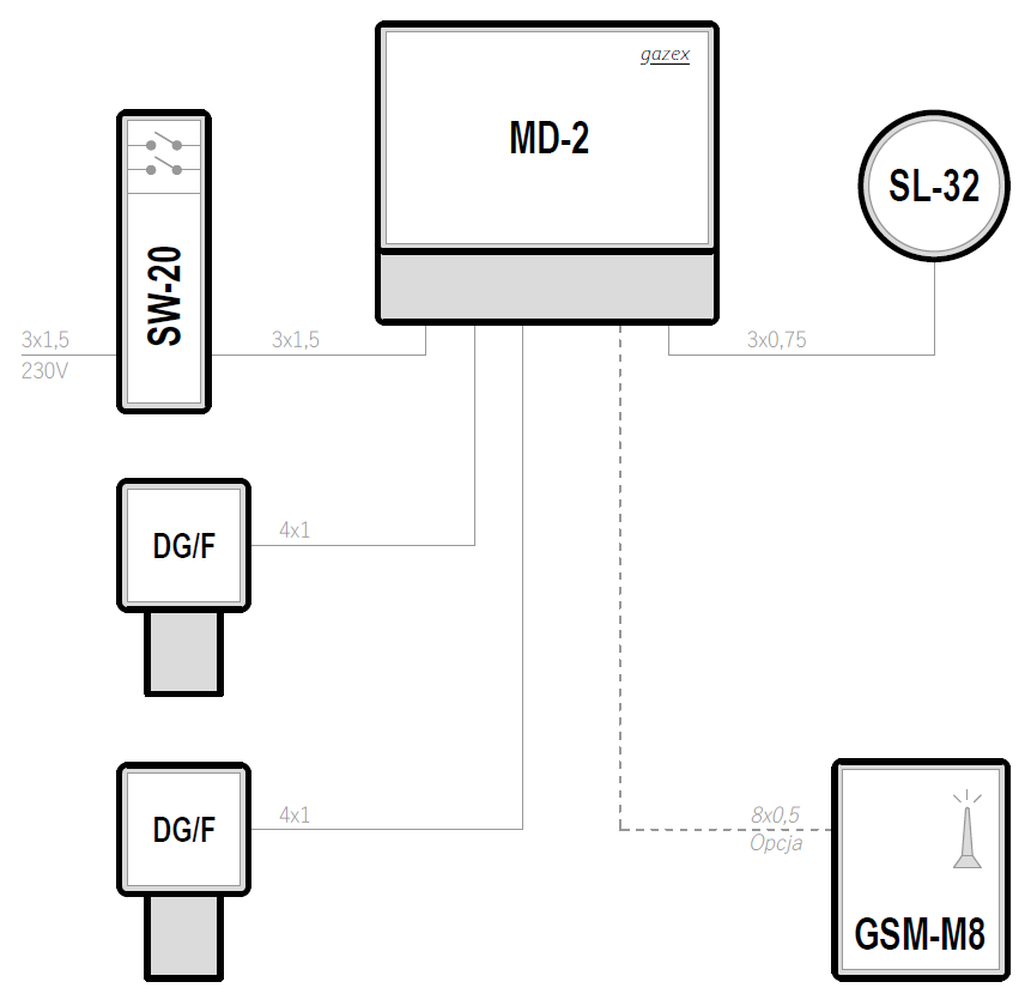

Przykład 1
Topologia systemu
Gwiazda
Napięcie zasilania modułu sterującego
230V~
Moduł sterujący
MD-2
Maksymalna ilość detektorów gazu
2
Awaryjne podtrzymanie zasilania

Typ urządzenia: DG/F — Progowe detektory gazów toksycznych, wybuchowych, tlenu (O2) lub czynników chłodniczych o budowie bryzgoszczelnej
Typ urządzenia: MD-1, MD-2, MD-4 — Progowe moduły sterujące do kontroli i zasilania od 1 do 2/4 progowych detektorów gazów typu DEX/F, DEX/A, DG/F lub DG.EN
Typ urządzenia: SL-32 — Sygnalizatory optyczno-akustyczne do dźwiękowej i wizualnej prezentacji stanów alarmowych, pojawiających się na wyjściach alarmowych
Typ urządzenia: GSM — Urządzenia przeznaczone do zdalnego nadzoru stanu systemu detekcji gazów
Typ urządzenia: SW-20 — Urządzenia zapewniające rozłączenie obu żył przewodu sieciowego 230V~

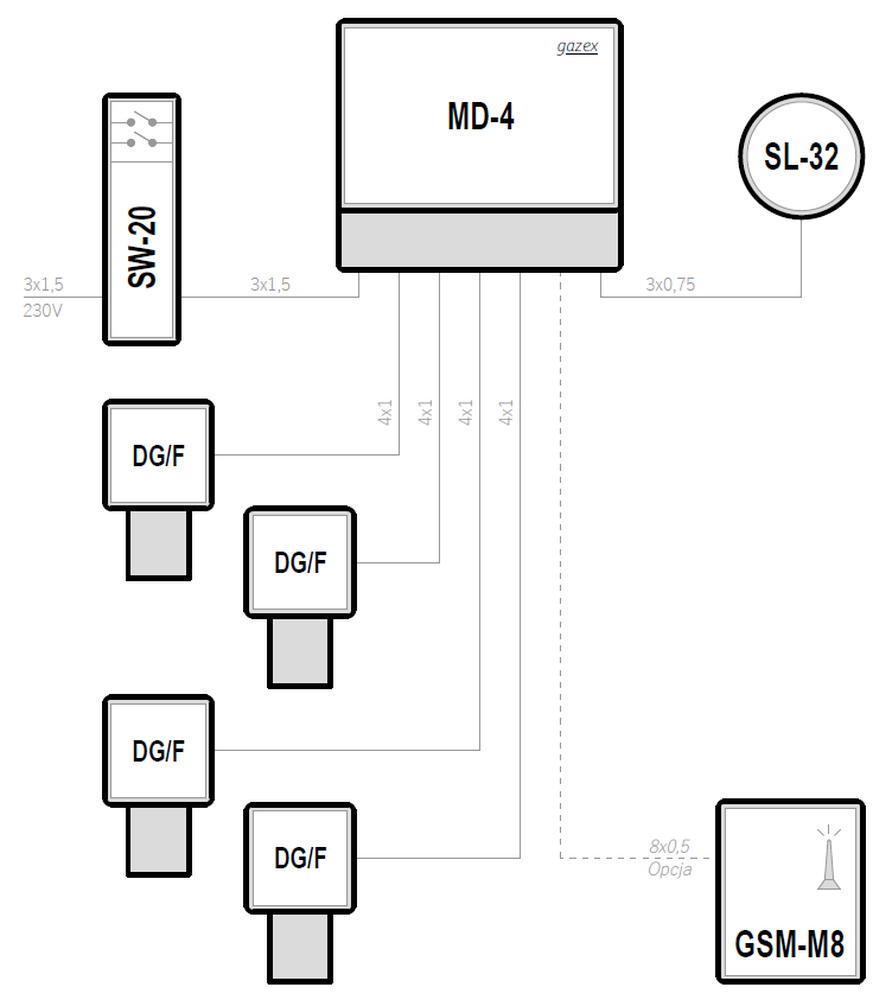

Przykład 2
Topologia systemu
Gwiazda
Napięcie zasilania modułu sterującego
230V~
Moduł sterujący
MD-4
Maksymalna ilość detektorów gazu
4
Awaryjne podtrzymanie zasilania

Typ urządzenia: DG/F — Progowe detektory gazów toksycznych, wybuchowych, tlenu (O2) lub czynników chłodniczych o budowie bryzgoszczelnej
Typ urządzenia: MD-1, MD-2, MD-4 — Progowe moduły sterujące do kontroli i zasilania od 1 do 2/4 progowych detektorów gazów typu DEX/F, DEX/A, DG/F lub DG.EN
Typ urządzenia: SL-32 — Sygnalizatory optyczno-akustyczne do dźwiękowej i wizualnej prezentacji stanów alarmowych, pojawiających się na wyjściach alarmowych
Typ urządzenia: GSM — Urządzenia przeznaczone do zdalnego nadzoru stanu systemu detekcji gazów
Typ urządzenia: SW-20 — Urządzenia zapewniające rozłączenie obu żył przewodu sieciowego 230V~

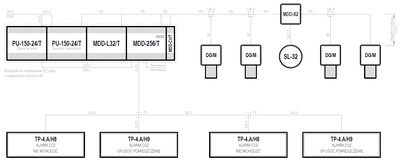

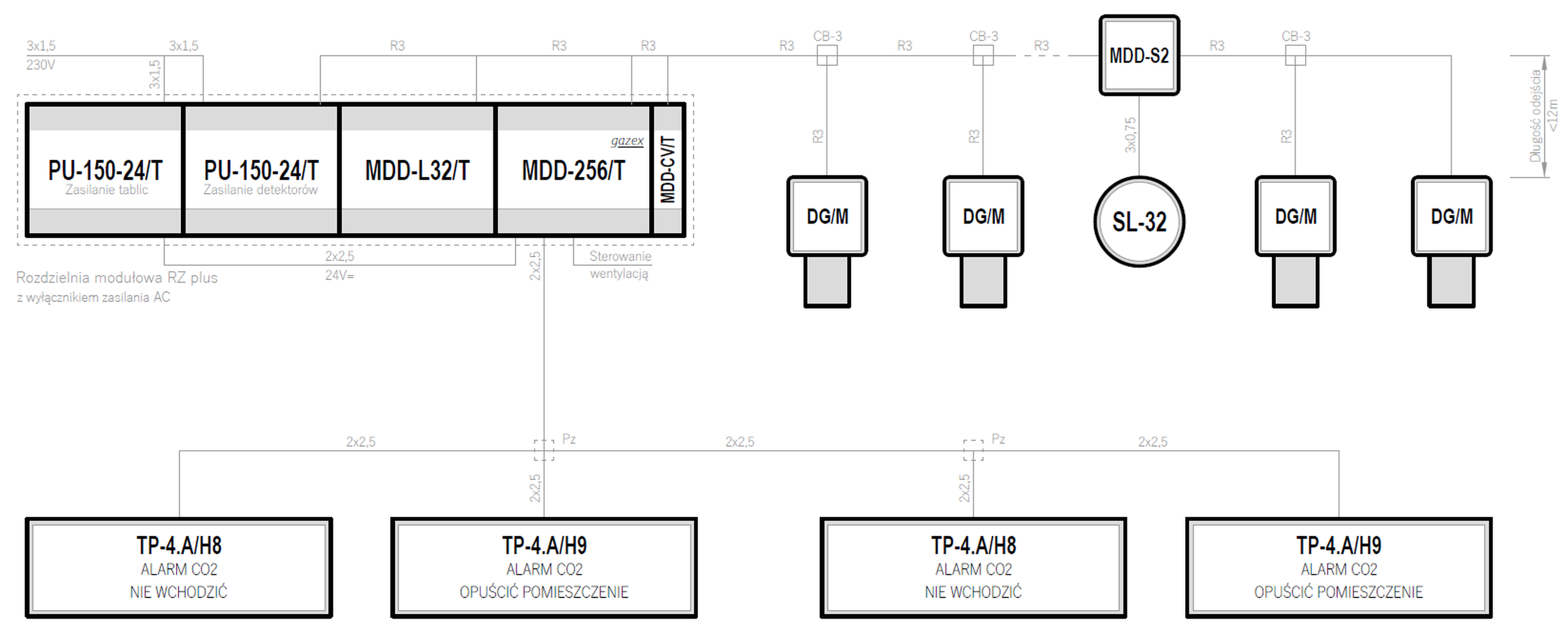

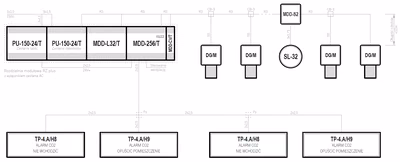

Przykład 3
Topologia systemu
Magistrala
Napięcie zasilania modułu sterującego
24V=
Moduł sterujący
MDD-256/T
Maksymalna ilość detektorów gazu
224
Awaryjne podtrzymanie zasilania

Typ urządzenia: DG/M — Progowe detektory gazów toksycznych, wybuchowych, tlenu (O2) lub czynników chłodniczych o budowie bryzgoszczelnej (wyposażone w magistralę RS-485)
Typ urządzenia: MDD-256/T — Podstawowe, adresowalne moduły sterujące do nadzoru Cyfrowego Systemu Detekcji Gazów, montaż na szynie TS35
Typ urządzenia: MDD-L32/T — Adresowalne moduły wykonawcze do wizualizacji stanu 32 detektorów, montaż na szynie TS35
Typ urządzenia: MDD-S2 — Adresowalne moduły wyjść alarmowych do sterowania sygnalizatorami optycznymi i dźwiękowymi
Typ urządzenia: SL-32 — Sygnalizatory optyczno-akustyczne do dźwiękowej i wizualnej prezentacji stanów alarmowych, pojawiających się na wyjściach alarmowych
Typ urządzenia: TP-4 — Wewnętrzne tablice ostrzegawcze LED do wizualnej prezentacji stanu alarmowego pojawiającego się na wyjściach alarmowych
Typ urządzenia: TP-4 — Wewnętrzne tablice ostrzegawcze LED do wizualnej prezentacji stanu alarmowego pojawiającego się na wyjściach alarmowych
Typ urządzenia: PU/T — Impulsowe zasilacze uniwersalne, montaż na szynie TS35
Typ urządzenia: CB — Puszki zaciskowe na magistralę RS-485 przeznaczone do stosowania w Cyfrowym Systemie Detekcji Gazów
Typ urządzenia: MDD-CV/T — Konwerter sygnałów cyfrowych umożliwia połączenie dowolnego komputera PC/laptopa z portem RS-485 modułu nadzorczego typu MDD-256/T
Rozdzielnie modułowe RZ+
Rozdzielnie modułowe z szynami TS35, wyposażone i okablowane wg życzenia Klienta (gotowe do montażu)
