Podstawy prawne

§ 97.1. Pomieszczenia przeznaczone do składowania lub stosowania materiałów niebezpiecznych pod względem pożarowym lub wybuchowym oraz pomieszczenia, w których istnieje niebezpieczeństwo wydzielania się substancji sklasyfikowanych jako niebezpieczne, powinny być wyposażone w:
1) urządzenia zapewniające sygnalizację o zagrożeniach;

§ 2. Ilekroć w rozporządzeniu jest mowa o:

2) przestrzeniach zagrożonych wybuchem — należy przez to rozumieć przestrzenie, w których może wystąpić atmosfera wybuchowa w ilościach wymagających podjęcia specjalnych środków w celu zapewnienia bezpieczeństwa i higieny pracy;

4) substancjach palnych — należy przez to rozumieć substancje i mieszaniny mogące tworzyć atmosferę wybuchową, chyba że badanie ich właściwości wykazało, że przy zmieszaniu z powietrzem nie mogą samoczynnie przyczyniać się do rozprzestrzeniania wybuchu;
5) atmosferze wybuchowej — należy przez to rozumieć mieszaninę z powietrzem w warunkach atmosferycznych, substancji palnych w postaci gazów, par, mgieł lub pyłów, w której po wystąpieniu zapłonu, spalanie rozprzestrzenia się na całą niespaloną mieszaninę;

§ 4.1 Aby zapobiega wybuchom i zapewnić ochronę przed ich skutkami, pracodawca powinien stosować odpowiednie do rodzaju działalności, techniczne lub organizacyjne środki ochronne. Określając środki ochronne, należy zapewnić realizację następujących celów w podanej kolejności:
1) zapobieganie tworzeniu się atmosfery wybuchowej;
2) zapobieganie wystąpieniu zapłonu atmosfery wybuchowej;

§ 10.2. Jeżeli atmosfera wybuchowa zawiera różne rodzaje palnych gazów, par, mgieł lub pyłów, stosuje się środki ochronne odpowiadające największemu potencjalnemu zagrożeniu.

§ 12. 1. Pracodawca powinien podjąć wszelkie niezbędne środki w celu zapewnienia, że miejsca pracy, urządzenia oraz elementy łączące, dostępne osobom pracującym zostały zaprojektowane, wykonane, połączone i zainstalowane, a także są utrzymywane i działają w sposób minimalizujący zagrożenie wybuchem.
2. Środki, o których mowa w ust. 1, powinny zapobiegać wybuchowi, a w razie jego wystąpienia, utrzymywać go pod kontrolą i minimalizować jego rozprzestrzenianie się w miejscu pracy lub w urządzeniach, a także minimalizować jego skutki dla osób pracujących.
3. Jeżeli wystąpi taka konieczność, pracodawca powinien zapewnić, aby osoby pracujące zostały ostrzeżone za pomocą optycznych lub dźwiękowych sygnałów alarmowych, tak aby mogły opuścić przestrzeń zagrożoną przed zaistnieniem warunków powodujących wybuch.

Wykrywane media

Medium:
wodór (H2) §
Zagrożenie:
gaz wybuchowy
DGW (dolna granica wybuchowości):
4,0 %v/v
Gęstość względem powietrza:
0,07

Lokalizacja detektorów

  1. W najwyższym punkcie pomieszczenia – pod stropem i/lub w przestrzeniach ograniczonych barierami konstrukcyjnymi uniemożliwiającymi swobodne przemieszczanie się gazu (podciągi, świetliki itd.); dolna krawędź detektora ok. 30 cm poniżej najwyższego punktu;
  2. W miejscu niezagrożonym bezpośrednim wpływem powietrza zewnętrznego, pary wodnej, płynów, tłustych oparów, gazów spalinowych.
  3. Z dala od otworów wentylacji nawiewnej, otworów okiennych i drzwiowych.
  4. W przypadku systemu wentylacji wywiewnej z okapem, nie montować pod okapem (praca w tle gazowym przy stałej obecności wykrywanego gazu).

Standardowe konfiguracje systemów detekcji gazów

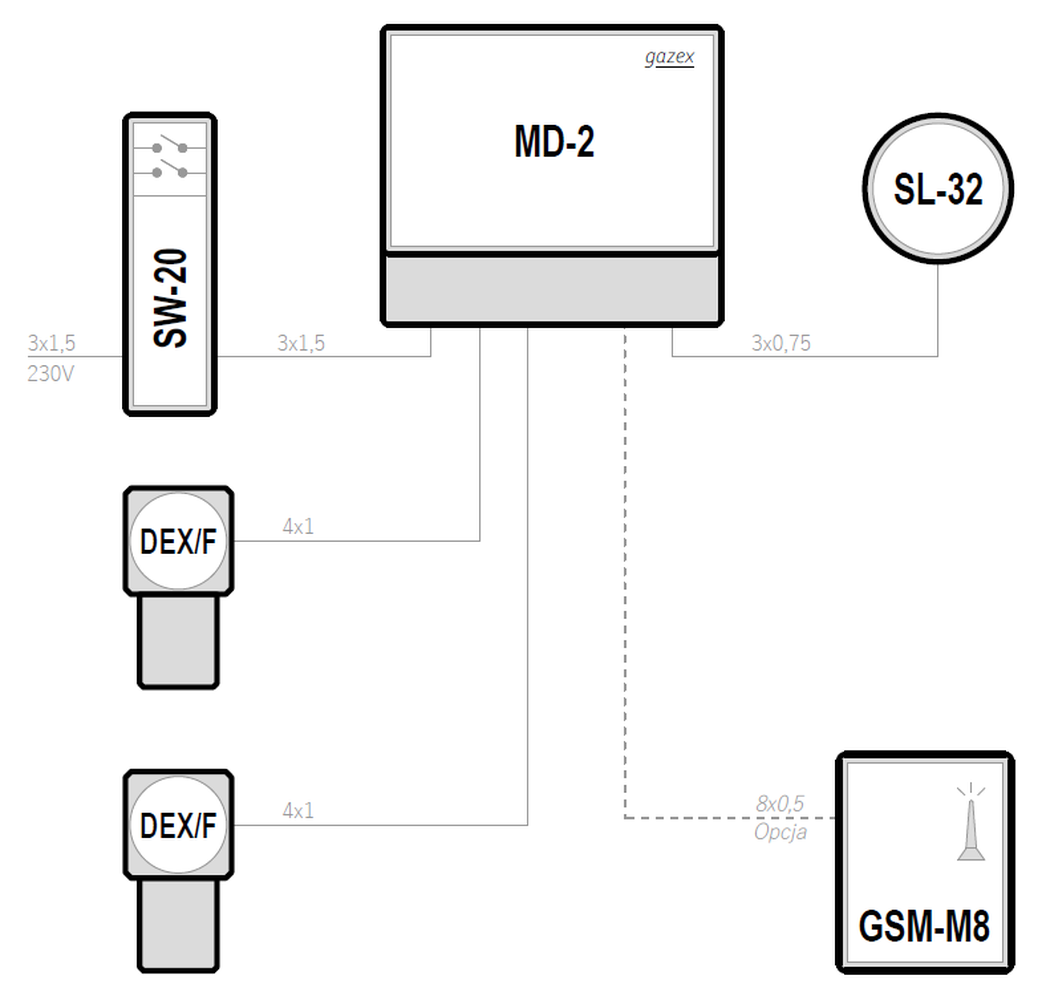

Przykład 1
Topologia systemu
Gwiazda
Napięcie zasilania modułu sterującego
230V~
Moduł sterujący
MD-2
Maksymalna ilość detektorów gazu
2
Awaryjne podtrzymanie zasilania

Typ urządzenia: DEX/F — Progowe detektory gazów toksycznych, wybuchowych, tlenu (O2) lub czynników chłodniczych o budowie przeciwwybuchowej (ATEX)
Typ urządzenia: MD-1, MD-2, MD-4 — Progowe moduły sterujące do kontroli i zasilania od 1 do 2/4 progowych detektorów gazów typu DEX/F, DEX/A, DG/F lub DG.EN
Typ urządzenia: SL-32 — Sygnalizatory optyczno-akustyczne do dźwiękowej i wizualnej prezentacji stanów alarmowych, pojawiających się na wyjściach alarmowych
Typ urządzenia: GSM — Urządzenia przeznaczone do zdalnego nadzoru stanu systemu detekcji gazów
Typ urządzenia: SW-20 — Urządzenia zapewniające rozłączenie obu żył przewodu sieciowego 230V~

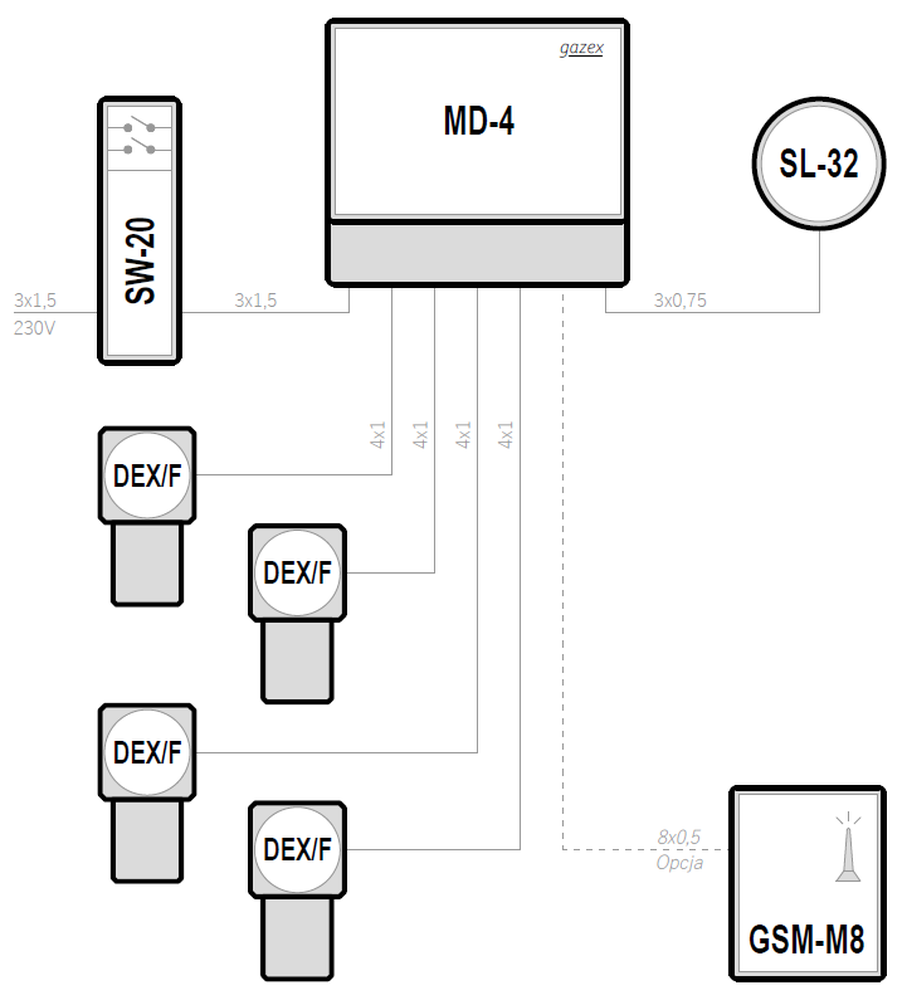

Przykład 2
Topologia systemu
Gwiazda
Napięcie zasilania modułu sterującego
230V~
Moduł sterujący
MD-4
Maksymalna ilość detektorów gazu
4
Awaryjne podtrzymanie zasilania

Typ urządzenia: DEX/F — Progowe detektory gazów toksycznych, wybuchowych, tlenu (O2) lub czynników chłodniczych o budowie przeciwwybuchowej (ATEX)
Typ urządzenia: MD-1, MD-2, MD-4 — Progowe moduły sterujące do kontroli i zasilania od 1 do 2/4 progowych detektorów gazów typu DEX/F, DEX/A, DG/F lub DG.EN
Typ urządzenia: SL-32 — Sygnalizatory optyczno-akustyczne do dźwiękowej i wizualnej prezentacji stanów alarmowych, pojawiających się na wyjściach alarmowych
Typ urządzenia: GSM — Urządzenia przeznaczone do zdalnego nadzoru stanu systemu detekcji gazów
Typ urządzenia: SW-20 — Urządzenia zapewniające rozłączenie obu żył przewodu sieciowego 230V~

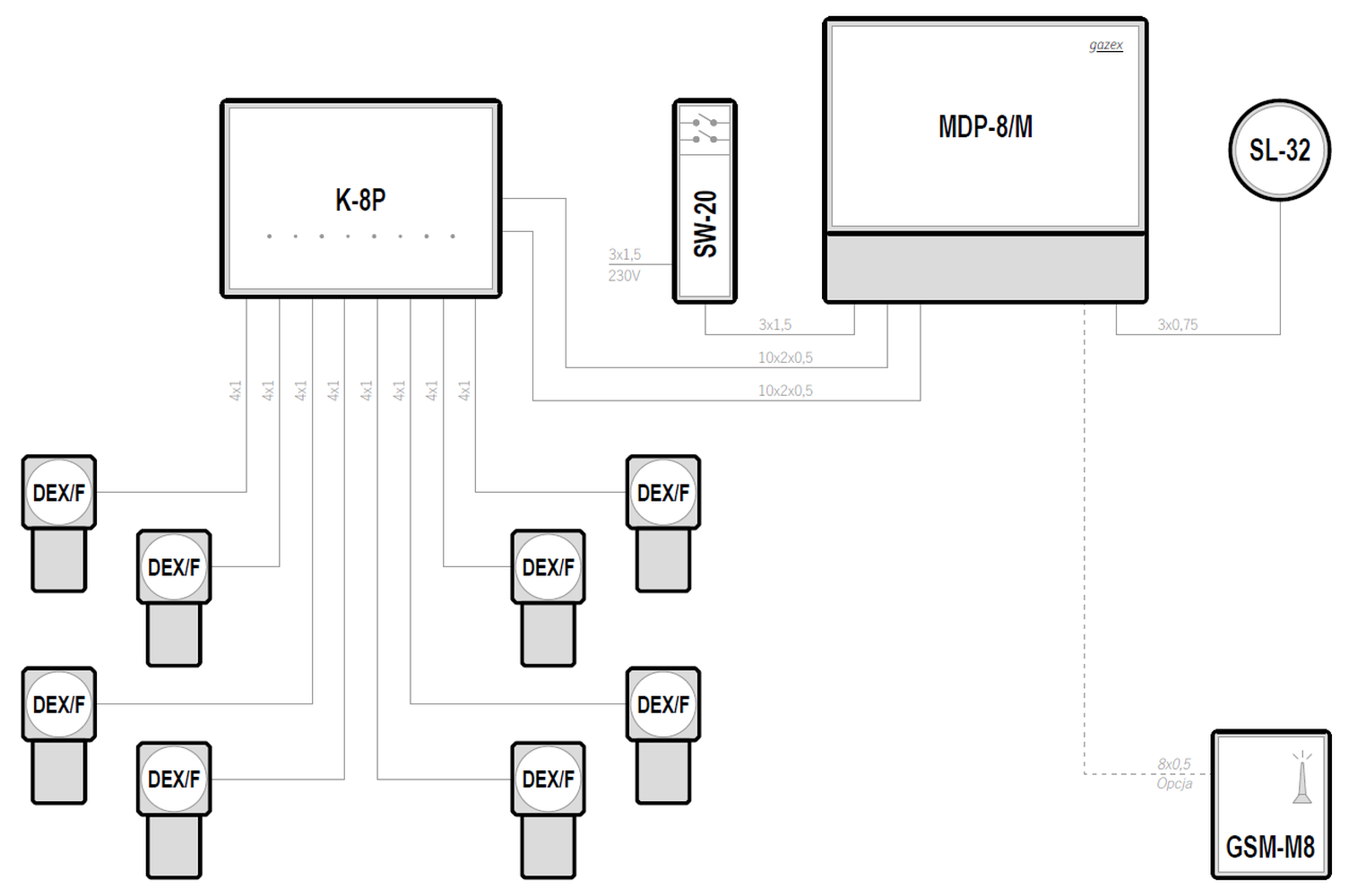

Przykład 3
Topologia systemu
Gwiazda
Napięcie zasilania modułu sterującego
230V~
Moduł sterujący
MDP-8/M
Maksymalna ilość detektorów gazu
8
Awaryjne podtrzymanie zasilania

Typ urządzenia: DEX/F — Progowe detektory gazów toksycznych, wybuchowych, tlenu (O2) lub czynników chłodniczych o budowie przeciwwybuchowej (ATEX)
Typ urządzenia: MDP-4, MDP-8, MDP-16 — Pomiarowe moduły sterujące do kontroli i zasilania od 1 do 4/8/16 pomiarowych detektorów gazów typu DEX/P, DG/P lub progowych detektorów gazów typu DEX/F, DEX/A, DG/F, DG.EN
Typ urządzenia: SL-32 — Sygnalizatory optyczno-akustyczne do dźwiękowej i wizualnej prezentacji stanów alarmowych, pojawiających się na wyjściach alarmowych
Typ urządzenia: GSM — Urządzenia przeznaczone do zdalnego nadzoru stanu systemu detekcji gazów
Typ urządzenia: K-8P, K-16P — Koncentratory okablowania (urządzenia wymagane) do modułów sterujących MDP-8, MDP-16
Typ urządzenia: SW-20 — Urządzenia zapewniające rozłączenie obu żył przewodu sieciowego 230V~
