Additional control units MD-X.ZA/2

Mikroprocesorowe moduły sterujące MD-X.ZA/2 są przeznaczone do sterowania zaworami odcinającymi MAG-3 w Aktywnym Systemie Bezpieczeństwa Instalacji Gazowej (ASBIG^®) typu GX produkcji GAZEX.

Mogą sterować innymi zaworami z cewką zwalniającą typu COD lub cewką o podobnych parametrach. Współpracują ze wszystkimi modułami alarmowymi typu MD (niezależnie od wersji i daty produkcji), wybranymi modułami sterującymi MDD (systemy adresowalne) lub innymi systemami z alarmowym wyjściem napięciowym 12V=. Umożliwiają proste dołączenie ręcznego wyłącznika sterującego zamknięciem zaworu(ów) MAG-3 i podobnych.

Obszar zastosowań

• przemysłowe i osiedlowe kotłownie gazowe,
• budynki użyteczności publicznej,
• hale ogrzewane promiennikami gazowymi,
• bazy magazynowe i rozlewnie gazu płynnego.

Cechy użytkowe

• możliwość sterowania od 1 do 4 zaworów MAG-3 (po 2 na każde wyjście);
• długość połączenia przewodowego z systemem detekcji (odległość pomiędzy zaworem i systemem) jest możliwa do ok. 400m;
• wyjście stykowe AWARIA monitorujące stan modułu; sygnalizuje uszkodzenie modułu, brak podłączenia dowolnego zaworu, niesprawny akumulator wewnętrzny oraz brak lub niewłaściwe napięcie zasilania;
• możliwość ręcznego testowania zaworów;
• możliwość podziału na 2 strefy wejść/wyjść, galwaniczna separacja wejść;
• możliwość współpracy ze wszystkimi modułami serii MD i systemami obcymi;
• sygnalizacja optyczna i akustyczna sygnału alarmowego (z pamięcią - kasowanie ręcznym przyciskiem pod pokrywą);
• sygnalizacja podłączenia zaworów;
• możliwość sterowania odległych zaworów w strefach o niewymiennym okablowaniu – opcja z powiększonym napięciem wyjściowym: MD-X.ZA/2x (z wyjątkiem MAG-3 zainstalowanych w strefach Ex).

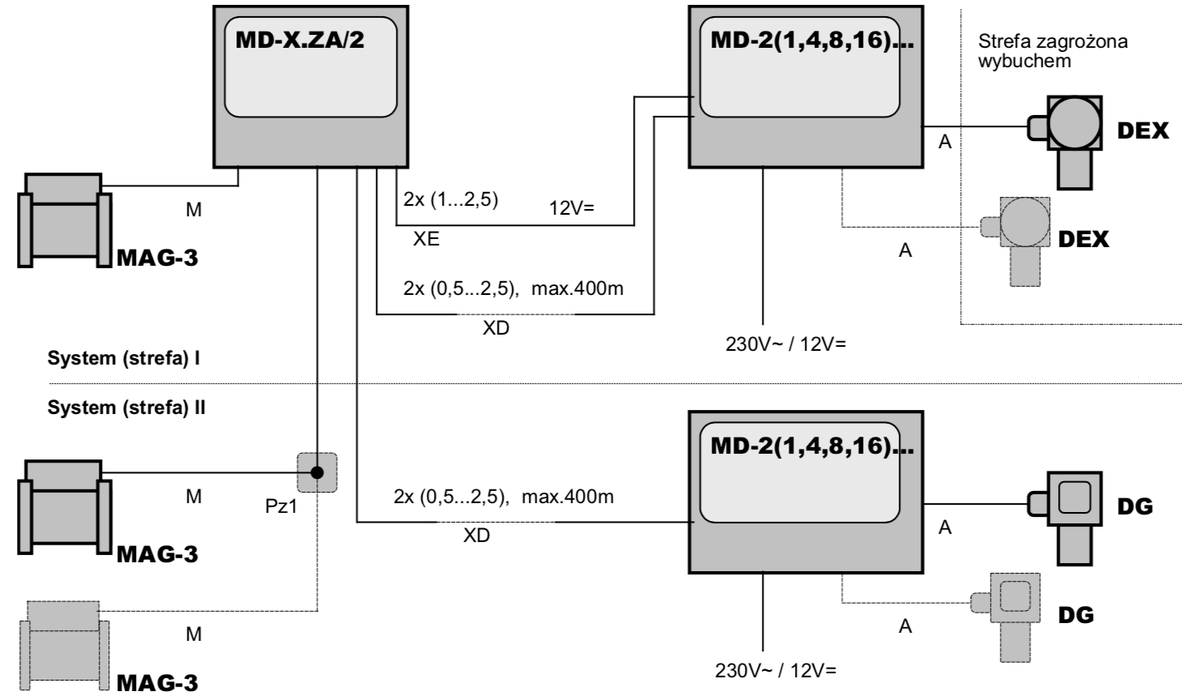

Schemat blokowy
