Legal basis (in Polish law)

§ 97.1. Pomieszczenia przeznaczone do składowania lub stosowania materiałów niebezpiecznych pod względem pożarowym lub wybuchowym oraz pomieszczenia, w których istnieje niebezpieczeństwo wydzielania się substancji sklasyfikowanych jako niebezpieczne, powinny być wyposażone w:
1) urządzenia zapewniające sygnalizację o zagrożeniach;

§ 2. Ilekroć w rozporządzeniu jest mowa o:

2) przestrzeniach zagrożonych wybuchem — należy przez to rozumieć przestrzenie, w których może wystąpić atmosfera wybuchowa w ilościach wymagających podjęcia specjalnych środków w celu zapewnienia bezpieczeństwa i higieny pracy;

4) substancjach palnych — należy przez to rozumieć substancje i mieszaniny mogące tworzyć atmosferę wybuchową, chyba że badanie ich właściwości wykazało, że przy zmieszaniu z powietrzem nie mogą samoczynnie przyczyniać się do rozprzestrzeniania wybuchu;
5) atmosferze wybuchowej — należy przez to rozumieć mieszaninę z powietrzem w warunkach atmosferycznych, substancji palnych w postaci gazów, par, mgieł lub pyłów, w której po wystąpieniu zapłonu, spalanie rozprzestrzenia się na całą niespaloną mieszaninę;

§ 4.1 Aby zapobiega wybuchom i zapewnić ochronę przed ich skutkami, pracodawca powinien stosować odpowiednie do rodzaju działalności, techniczne lub organizacyjne środki ochronne. Określając środki ochronne, należy zapewnić realizację następujących celów w podanej kolejności:
1) zapobieganie tworzeniu się atmosfery wybuchowej;
2) zapobieganie wystąpieniu zapłonu atmosfery wybuchowej;

§ 10.2. Jeżeli atmosfera wybuchowa zawiera różne rodzaje palnych gazów, par, mgieł lub pyłów, stosuje się środki ochronne odpowiadające największemu potencjalnemu zagrożeniu.

§ 12. 1. Pracodawca powinien podjąć wszelkie niezbędne środki w celu zapewnienia, że miejsca pracy, urządzenia oraz elementy łączące, dostępne osobom pracującym zostały zaprojektowane, wykonane, połączone i zainstalowane, a także są utrzymywane i działają w sposób minimalizujący zagrożenie wybuchem.
2. Środki, o których mowa w ust. 1, powinny zapobiegać wybuchowi, a w razie jego wystąpienia, utrzymywać go pod kontrolą i minimalizować jego rozprzestrzenianie się w miejscu pracy lub w urządzeniach, a także minimalizować jego skutki dla osób pracujących.
3. Jeżeli wystąpi taka konieczność, pracodawca powinien zapewnić, aby osoby pracujące zostały ostrzeżone za pomocą optycznych lub dźwiękowych sygnałów alarmowych, tak aby mogły opuścić przestrzeń zagrożoną przed zaistnieniem warunków powodujących wybuch.

Detected substance/property

Substance/property:
hydrogen (H2) §
Hazard:
explosive gas
LEL (lower explosive limit):
4.0 %v/v
Density relative to air:
0.07

Location of detectors

  1. at the highest point of the room - under the ceiling and/or in spaces restricted by structural barriers preventing the free movement of gas (upstands, skylights, etc.); lower edge of the detector approx. 30 cm below the highest point;
  2. In a place not at risk of direct exposure to outside air, water vapour, liquids, oily vapours, flue gases.
  3. Away from supply air ventilation openings, window and door openings.
  4. In the case of an exhaust ventilation system with a hood, do not mount under the hood (gas background operation with the constant presence of the gas to be detected).

Standard configurations of gas detection systems

Example 1
System topology
Star
Supply voltage of the control unit
230VAC
Control unit
MD-2
Maximum number of gas detectors
2
Emergency power backup

Type of device: DEX/F — ATEX compliant, threshold detectors of toxic and combustible gases (also oxygen and refrigerants)
Type of device: MD-1, MD-2, MD-4 — Control and power supply units for 1 or up to 2/4 of DEX/F, DEX/A, DG/F or DG.EN threshold gas detectors
Type of device: SL-32 — Visual and acoustic warning devices for visual and acoustic signalling of alarm conditions
Type of device: GSM — Devices designed for remote monitoring of gas detection system status
Type of device: SW-20 — Double switches for 230 AC power supply
Example 2
System topology
Star
Supply voltage of the control unit
230VAC
Control unit
MD-4
Maximum number of gas detectors
4
Emergency power backup

Type of device: DEX/F — ATEX compliant, threshold detectors of toxic and combustible gases (also oxygen and refrigerants)
Type of device: MD-1, MD-2, MD-4 — Control and power supply units for 1 or up to 2/4 of DEX/F, DEX/A, DG/F or DG.EN threshold gas detectors
Type of device: SL-32 — Visual and acoustic warning devices for visual and acoustic signalling of alarm conditions
Type of device: GSM — Devices designed for remote monitoring of gas detection system status
Type of device: SW-20 — Double switches for 230 AC power supply

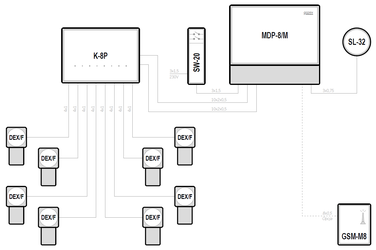

Example 3
System topology
Star
Supply voltage of the control unit
230VAC
Control unit
MDP-8/M
Maximum number of gas detectors
8
Emergency power backup

Type of device: DEX/F — ATEX compliant, threshold detectors of toxic and combustible gases (also oxygen and refrigerants)
Type of device: MDP-4, MDP-8, MDP-16 — Measurement and control (also power supply) units for up to 4/8/16 measuring gas detectors types DEX/P, DG/P or threshold gas detectors types DEX/F, DEX/A, DG/F, DG.EN
Type of device: SL-32 — Visual and acoustic warning devices for visual and acoustic signalling of alarm conditions
Type of device: GSM — Devices designed for remote monitoring of gas detection system status
Type of device: K-8P, K-16P — Cable hub boxes for MDP-8, MDP-16 control modules
Type of device: SW-20 — Double switches for 230 AC power supply
